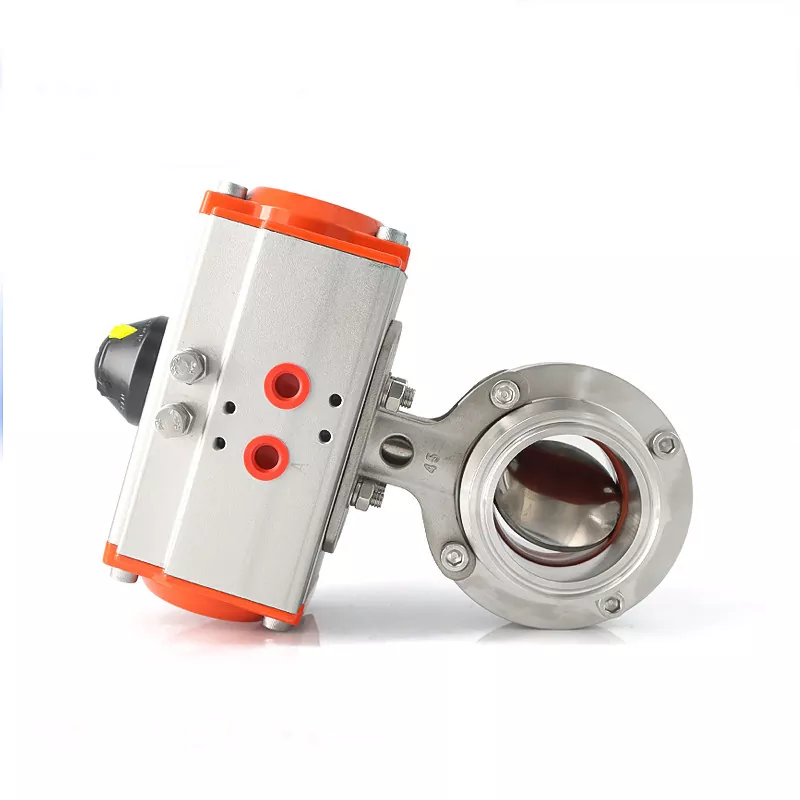

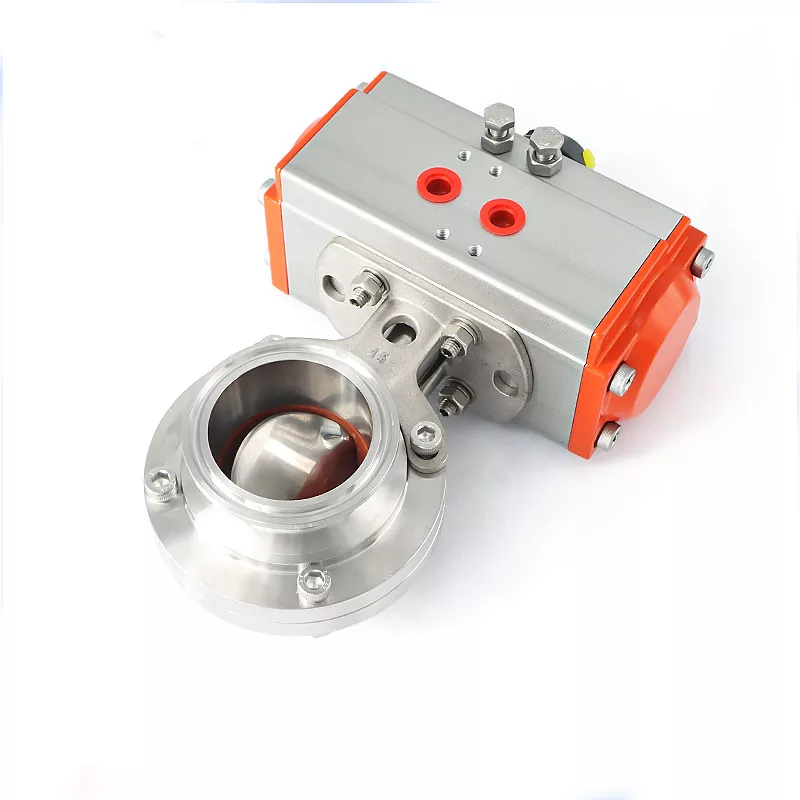

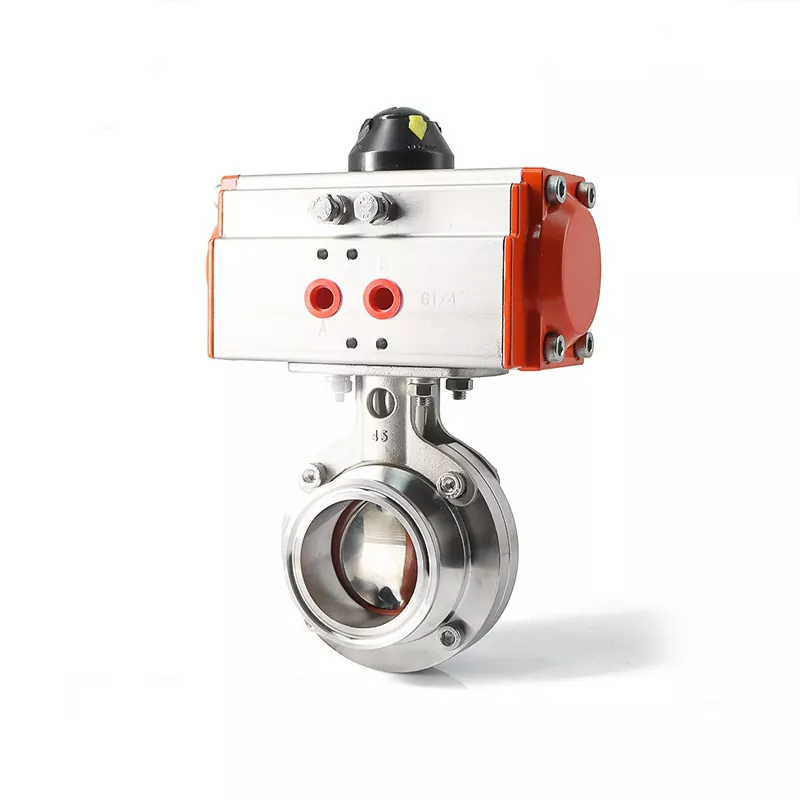

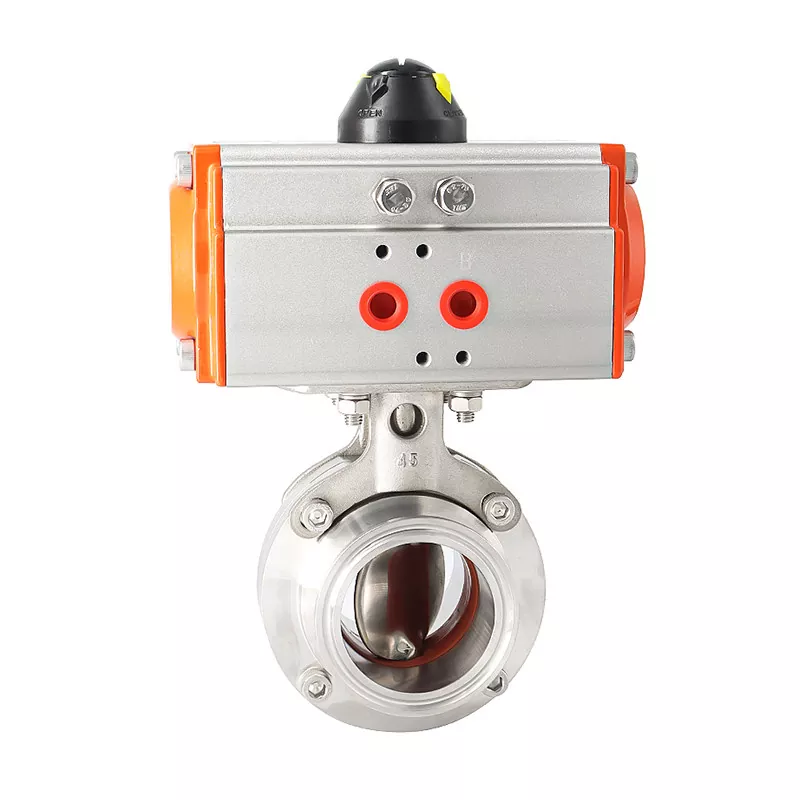

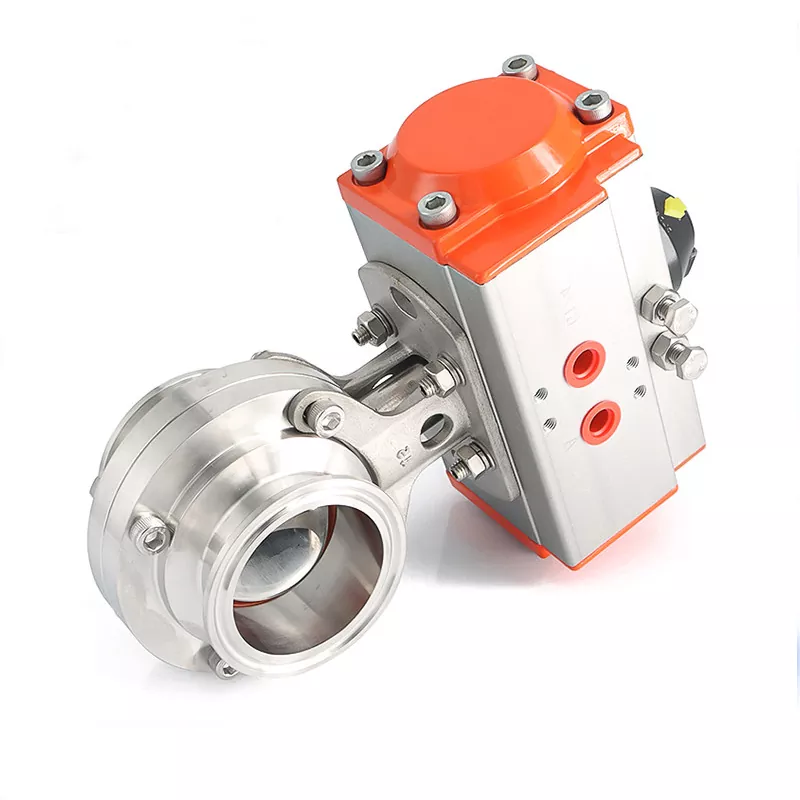

Horisontell pneumatisk sanitär fjärilsventil

Tillverkad av 316L rostfritt stål som standardmaterial för kropp och skivor, är den horisontella pneumatiska sanitära fjärilsventilen tillgänglig med EPDM, PTFE eller FKM tätningsalternativ. Kunder kan också välja olika typer av pneumatiska ställdon, positionsindikatorer, monteringsfästen och sanitära anslutningar för att matcha deras utrustning och rörkrav.

DINGYUE levererar sanitära ventiler till applikationer för livsmedel och drycker, biofarmaceutiska produkter, finkemikalier och vätskekylning av datacenter, med materialspårbarhet, precisionsbearbetning och 100 % tillämplig ventiltryckstestning som stöder konsekvent B2B-försörjning.

Hur ventilen fungerar

Funktionsprincipen kombinerar en kvartsvarvsspjällsventil med pneumatisk aktivering.

Driftssekvens

Tryckluft → Pneumatiskt ställdon → Ventilskaft → Skivrotation → Flödeskontroll

När tryckluft kommer in i ställdonet genererar ställdonet en rotationsrörelse som vrider fjärilsskivan.

Öppen position

Skivan roterar ungefär i linje med rörledningen, vilket tillåter vätska att passera genom ventilen.

Stängt läge

Skivan roterar över flödesbanan och stänger av rörledningen.

Automatiserad drift

Det pneumatiska ställdonet kan ta emot signaler från anläggningens styrsystem, vilket möjliggör automatisk öppning och stängning enligt processsekvensen.

Detta gör ventilen lämplig för applikationer där operatörer behöver repeterbar ventildrift utan att manuellt komma åt varje ventil i rörsystemet.

Felsäkra alternativ

Beroende på valt ställdon:

· Dubbelverkande: Air driver både öppning och stängning.

· Normalt stängd (NC): Fjäderkraften återför ventilen till stängt läge när luft avlägsnas.

· Normalt öppen (NO): Fjäderkraften återför ventilen till öppet läge när luft avlägsnas.

Den korrekta konfigurationen beror på processtyrningsstrategin och önskad felposition.

Material & tekniska specifikationer

Viktiga tekniska fördelar

Kompakt pneumatisk konfiguration

Det pneumatiska ställdonet ger automatiserad drift utan att kräva manuell åtkomst till ventilhandtaget, vilket gör det praktiskt för utrustningssammansättningar och centraliserad processkontroll.

Hygienisk konstruktion i rostfritt stål

Standardkonfigurationen av 316L rostfritt stål ger korrosionsbeständighet och är väl lämpad för krävande hygieniska och vätskemiljöer med hög renhet.

Slät inre yta

En invändig ytfinish på Ra ≤ 0,8 μm är tillgänglig för den specificerade konfigurationen, vilket hjälper till att minska områden där processmedia kan ackumuleras.

Flexibla tätningsmaterial

EPDM erbjuds som standardtätning, medan PTFE och FKM är tillgängliga för applikationer som kräver olika kemiska eller temperaturegenskaper.

Flera anslutningskonfigurationer

Tri-Clamp, gängad/union och stumsvetsade konfigurationer gör att ventilen kan matchas med olika sanitära rörsystem.

Konfigurerbar aktivering

Dubbelverkande, normalt stängda och normalt öppna pneumatiska manöverdonskonfigurationer tillåter ingenjörer att välja driftslogik enligt processen.

Spårbar materialkontroll

DINGYUE tillhandahåller materialtestrapporter (MTR) och spårbarhet med värmenummer för tillämpliga beställningar, vilket stöder materialverifiering under hela leveransprocessen.

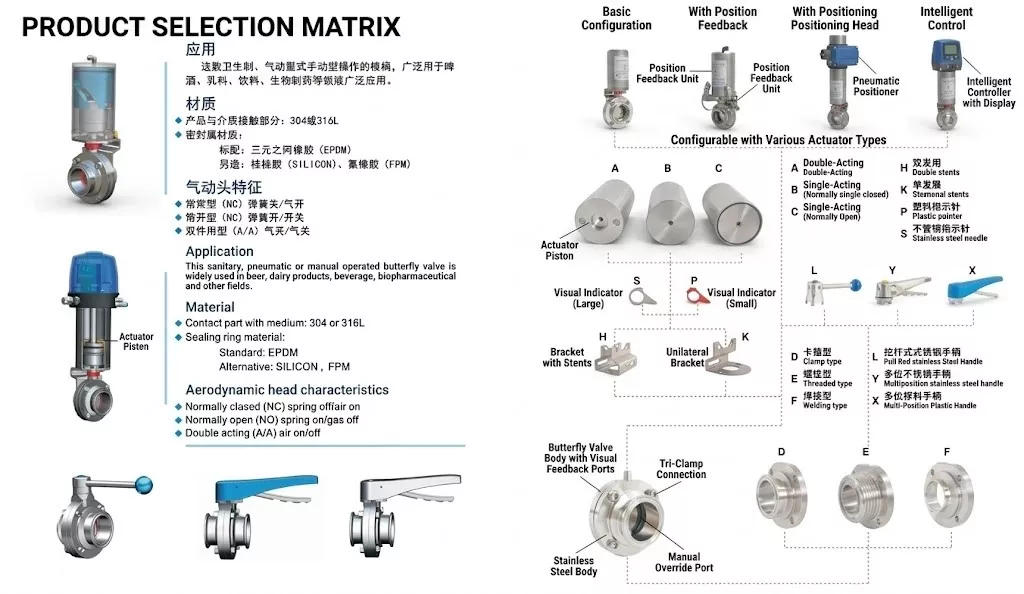

Val av pneumatiskt ställdon

Ställdonet bestämmer hur den sanitära fjärilsventilen reagerar på pneumatiska signaler och vad som händer när lufttillförseln avbryts.

Dubbelverkande ställdon

Kod: A

Lufttryck används för både öppning och stängning.

Lämplig för:

· Automatiserade processlinjer

· Frekvent cykling

· System med kontinuerlig tryckluftstillförsel

· Applikationer som kräver kontrollerad öppning och stängning

Enkelverkande Normalt stängd

Kod: B

Ställdonet använder tryckluft för att öppna ventilen, medan fjäderkraften återför den mot stängt läge när lufttrycket tas bort.

Rekommenderas när processen kräver en felstängd konfiguration.

Enkelverkande Normalt Öppet

Kod: C

Ställdonet använder tryckluft för att stänga ventilen, medan fjäderkraften återför den mot öppet läge när lufttrycket tas bort.

Rekommenderas när processen kräver en felöppningskonfiguration.

Positionsindikatoralternativ

S — Indikator av rostfritt stål

En hållbar mekanisk indikator som lämpar sig för krävande industriella miljöer.

P — Plastic High-Visibility Indicator

En lättviktsindikator designad för enkel visuell identifiering av ventilens läge.

Anslutnings- och monteringsalternativ

Anslutnings- och monteringskonfigurationen bör väljas i enlighet med befintligt rörsystem och tillgängligt installationsutrymme.

Tri-Clamp-anslutning — D

En sanitär anslutning med snabb frigöring som ofta används i hygieniska bearbetningssystem.

Förmånerna inkluderar:

· Enkel installation

· Snabb demontering

· Bekvämt underhåll

· Lämplig för sanitära rörsystem

Gängad/unionsanslutning — E

Designad för rörsystem som kräver gängade eller unionsliknande anslutningar.

Detta alternativ kan övervägas när den omgivande utrustningen använder kompatibla hygieniska gängade gränssnitt.

Stumsvetsad anslutning — F

Designad för permanenta rörinstallationer.

Stumsvetsade anslutningar kan användas där ventilen är integrerad direkt i processrören och frekvent borttagning inte krävs.

Monteringsfästen

H — Kraftig dubbelsidigt fäste

Ger en robust ställdon-till-ventil monteringskonfiguration för applikationer där mekanisk stabilitet är viktig.

K — Enkelsidigt fäste

En mer kompakt monteringskonfiguration där installationsutrymme eller sensorplacering måste beaktas.

För utrustningstillverkare bör ställdonets orientering och omgivande spel bekräftas före produktion.

Tillämpningsindustrier

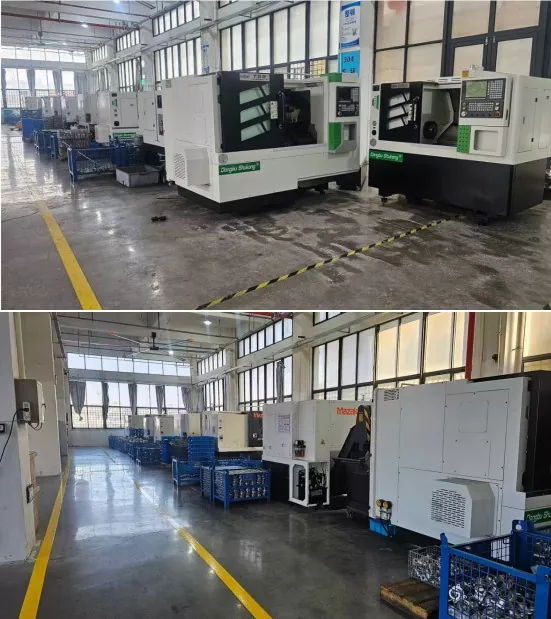

Workshop för avancerad tillverkning

Ser du skyltarna på våra fabriksväggar? Vi förvarar våra olika typer av rostfritt stål—som SS304 och SS316—i helt separata områden med sina egna maskiner. Vi blandar aldrig ihop dem. Detta garanterar att när du betalar för premium, rostbeständig metall får du precis vad du betalat.
