Trevägs inkapslad klämkulventil

I sanitära bearbetningslinjer påverkar ventildesign direkt rengöringseffektiviteten och kontamineringskontrollen. Den trevägs inkapslade kulventilen från DINGYUE är utvecklad med en inkapslad struktur som hjälper till att minska vätskekvarhållande områden och skyddar kritiska tätningsdelar under drift. Dess klämanslutning möjliggör snabbare installation och utbyte jämfört med traditionella gängade konstruktioner, vilket gör det lättare att underhålla i ofta rengjorda rörledningssystem. Lämplig för dryckesproduktion, farmaceutisk utrustning och applikationer med hög renhet i vätskecirkulation, ger denna ventil praktisk flödesväxlingsprestanda samtidigt som den stöder strikta hygienkrav.

Omfattande tekniska specifikationer

Vilken 3-vägs kulventil behöver du?

En enkel guide för icke-tekniska köpare och inköpschefer

Båda ventilerna gör ett bra jobb med att kontrollera vätskeriktningarna, men de är byggda på olika sätt inuti. Här är en enkel uppdelning utan jargong som hjälper dig att välja rätt för din budget och ditt system.

1. Trevägs inkapslad klämkulventil

Tänk på den här ventilen som en vidöppen, rak tunnel. Hålet inuti ventilen har exakt samma storlek som din rörledning.

Max flöde, noll motstånd: Eftersom det inte finns några smala fläckar, rör sig vätska genom perfekt smidigt. Dina pumpar behöver inte arbeta extra hårt, och du tappar nolltryck.

Bäst för tjocka vätskor: Om din vätska är tjock (som sås, pasta eller gel) eller innehåller små partiklar, är detta ditt bästa val eftersom absolut ingenting fastnar.

Superlätt att rengöra: Eftersom insidan är helt platt och rak kan ditt rengöringssystem (CIP/SIP) enkelt spola ut gamla partier med noll döda zoner.

Avvägningen: Den tunga fyrkantiga kroppen använder mer högkvalitativt rostfritt stål, vilket gör det tyngre och dyrare.

2. 3-vägs kulventil med reducerad borrning

Inuti denna ventil är mittdelen (kulan) något smalare än ditt rör. För att allt ska gå bra byggde vi en jämn, gradvis sluttning (som en liten rutschkana) som förbinder mitten med båda ändarna.

100 % komplett dränering: Den inbyggda sluttningsdesignen är en livräddare. När du stänger av ditt system eller spolar det, glider eventuell kvarvarande vätska naturligt ner och rinner ut helt. Inga överblivna pölar eller stillastående vätska inuti ventilen.

Stora besparingar (hög ROI): Eftersom kärndelarna är något mindre är ventilen lättare och mycket mer budgetvänlig. Det ger dig premium sanitär prestanda till ett lägre pris.

Bäst för klara vätskor och gaser: Perfekt för rent vatten, luft, gaser eller kylvätskor för datacenter där en liten förändring i flödesbredden inte påverkar prestandan.

Snabb jämförelsetabell

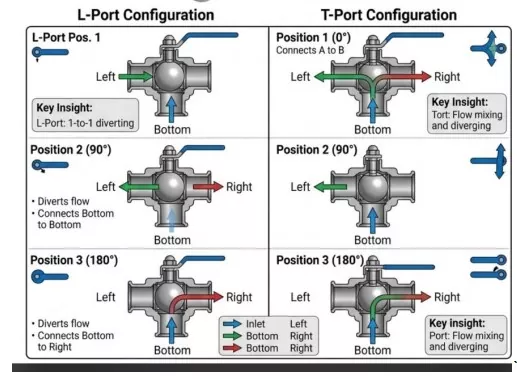

Flerportsventiler tillåter ingenjörer att förenkla komplexa rörnät genom att ersätta flera enkelriktade ventiler med en enda flerportsenhet. Den trevägs inkapslade klämman Trevägs inkapslade klämkulventilen är tillgänglig i två distinkta portkonfigurationer - L-Port eller T-Port - för att möta ett brett utbud av processvätskedistribution och blandningsbehov.

L-Port-konfiguration (avledningsventil)

L-portdesignen används främst för att avleda vätska från en enda matningsledning till en av två alternativa riktningar. När handtaget eller ställdonet vrider $90^\circ$, växlar den interna flödesvägen rent från utloppsport A till utloppsport B. Det är omöjligt att ansluta alla tre portarna samtidigt i en L-portskonfiguration, vilket gör det till det idealiska valet för att isolera reservutrustning eller byta vätskebanor mellan två separata lagringstankar.

T-Port-konfiguration (blandnings- och blandningsventil)

T-portdesignen erbjuder ultimat systemflexibilitet. Den kan fungera som en avledningsventil, en blandningsventil eller ett helt öppet genomloppsblock. En T-portventil kan ansluta alla tre rörledningsportarna samtidigt, vilket gör att du kan kombinera två separata processströmmar till en enda blandad vätskeledning. Genom att vrida ventilkulan kan du dessutom isolera enskilda ledningar eller upprätthålla fullt trevägsflöde, vilket ger dina kontrollingenjörer fullständig flexibilitet när de designar komplexa vätskenätverk.

Vanliga frågor

F: Varför är ett inkapslat säte nödvändigt för bearbetning med hög renhet?

A: Ett standard trevägs inkapslat klämkulventilsäte tätar endast runt ingångs- och utgångsportarna, vilket lämnar ett litet öppet mellanrum mellan kulan och ventilhuset. Processvätska kan sippra in i denna hålighet och bli stillastående. Ett inkapslat säte fyller helt detta tomma utrymme, vilket säkerställer att inget media kan fastna inuti ventilhuset.

F: Kan den här ventilen hantera ångsterilisering vid hög temperatur?

A: Ja. När de är byggda med våra premium TFM 1600 polymersäten, fungerar våra ventiler tillförlitligt vid kontinuerliga temperaturer upp till $180^\circ\text{C}$, vilket gör dem helt kompatibla med standard Clean-In-Place (CIP) och Steam-In-Place (SIP) termisk rengöringscykler.

F: Ingår fullständiga spårbarhetsdokument med försändelsen?

A: Ja. Varje försändelse inkluderar omfattande EN 10204 3.1 Materialtestrapporter (MTR) som visar den exakta kemiska sammansättningen och fysikaliska testdata för alla delar av rostfritt stål, vilket säkerställer full spårbarhet tillbaka till den ursprungliga stålsmältan.

Dedikerad kundservice och garantisupport

Vår relation med ditt team upphör inte när försändelsen lämnar vår fabrik. Vi står bakom varje produkt vi bygger med ett omfattande supportsystem utformat för att hålla dina produktionslinjer igång smidigt:

1） Omfattande garanti: Varje ventil inkluderar en standard 12-månaders strukturell garanti som täcker material och tillverkningskvalitet.

2）Reserveringsklara delar: Vi upprätthåller ett stort lager av ersättningssätessatser, skaftpackningar och O-ringar i vårt lager, vilket gör att vi kan skicka underhållsdelar snabbt för att minimera din anläggnings stilleståndstid.

3）Responsiv teknisk support: Vårt erfarna tekniska supportteam är tillgängligt via e-post eller videosamtal för att hjälpa ditt team med installationsfrågor, installation av ställdon eller felsökning av rutinunderhåll.
