28WB Sanitary Butt Weld True Wyes

Rörledningsförgreningsdesign kan direkt påverka flödeskonsistensen, tryckstabiliteten och systemets totala effektivitet. Till skillnad från standardförgreningar med skarpare flödesändringar skapar vår 28WB Sanitary Butt Weld True Wyes en mer gradvis övergång mellan tre rörledningssektioner, vilket hjälper vätskor att röra sig genom systemet med mindre störningar.

Tillverkad enligt sanitetstekniska krav och ASME BPE-standarder, denna armatur är tillverkad av högkvalitativt rostfritt stål med exakta dimensioner för pålitlig stumsvetsinstallation. Den permanenta svetsade anslutningen hjälper till att skapa en ren, säker rörledningsstruktur, vilket gör den lämplig för applikationer som läkemedelsprocesslinjer, bioteknisk utrustning, livsmedelsproduktionssystem och avancerade vätskekylningsnätverk.

Specifikationer & detaljer

Varför denna design är avgörande i CDUs

Denna "Y-formade tee"-konfiguration är främst designad för optimerad flödesfördelning och systembalansering.

1）Optimerad flödesdynamik: I ett komplext kylsystem som en CDU är det viktigt att få lika volym vätska till varje komponent. Om du har flera kylslingor skapar ett linjärt grenrör en ojämn fördelning.

2）Enhetligt flöde: En symmetrisk Y-korsning säkerställer att det inkommande flödet delas och fördelas perfekt. Detta ger lika, enhetlig flödeshastighet och konstant vätsketryck till alla sekundära ledningar, vilket är avgörande för en balanserad drift av högpresterande elektronik.

Låg turbulens: De släta, vinklade grenarna minskar turbulensen och energiförlusten som kan uppstå vid hårda 90-graders korsningar, vilket förbättrar pumpens effektivitet och minskar systemljudet.

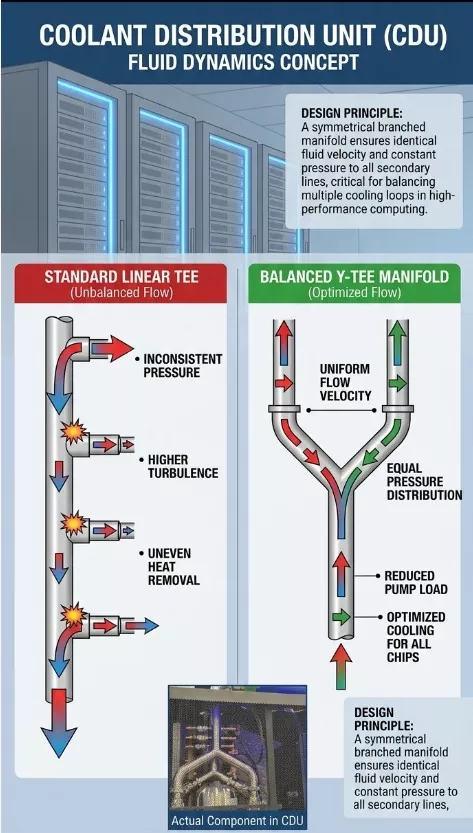

Visuell jämförelse: Flödesdistributionsgrenrör

Vänster: Visar ett linjärt standardgrenrör där flödet blir allt svagare, vilket leder till ojämn kylning.

Höger: Visar det optimerade Y-tee-grenröret som skapar perfekt symmetriskt, enhetligt flöde till alla utgångar.

Lateral Tee vs True Y-Tee

Många blandar ihop dessa två eftersom de båda ser ut som ett "Y". Men de dirigerar dina vätskor väldigt olika. Så här väljer du rätt för din rörlayout.

Snabb jämförelse  Lateral Tee VS True Y-Tee

1. Lateral Tee – "The Highway Exit"

Så fungerar det: Se det här som en motorväg med en avfartsramp. Huvudtrafiken fortsätter rakt utan avbrott, medan en liten del av trafiken går ut i svag vinkel.

Varför använda det: Om du har en huvudledning som går genom din anläggning och du bara behöver knacka in i den för att mata en mindre tank eller station vid sidan av, är detta ditt val. Den erbjuder ett mycket mjukare flöde än en vanlig T-Tee på $90^\circ$$.

Bäst för: Lägga till bypassledningar eller provtagningsledningar längs ett huvudrör.

2. True Y-Tee — "The Fork in the Road"

Så fungerar det: Tänk på en vägskäl där huvudvägen slutar, och du måste välja vänster eller höger. Den delar upp flödet perfekt i mitten i två symmetriska banor.

Varför använda det: Om du behöver mata två identiska tankar eller jästbrinks i exakt samma takt behöver du en True Y-Tee. Eftersom den är perfekt symmetrisk säkerställer den balanserat tryck och lika flöde till båda grenarna.

Bäst för: Lika klyvning, symmetriska fyllningslinjer eller sammanslagning av två separata ledningar till ett huvudavlopp.

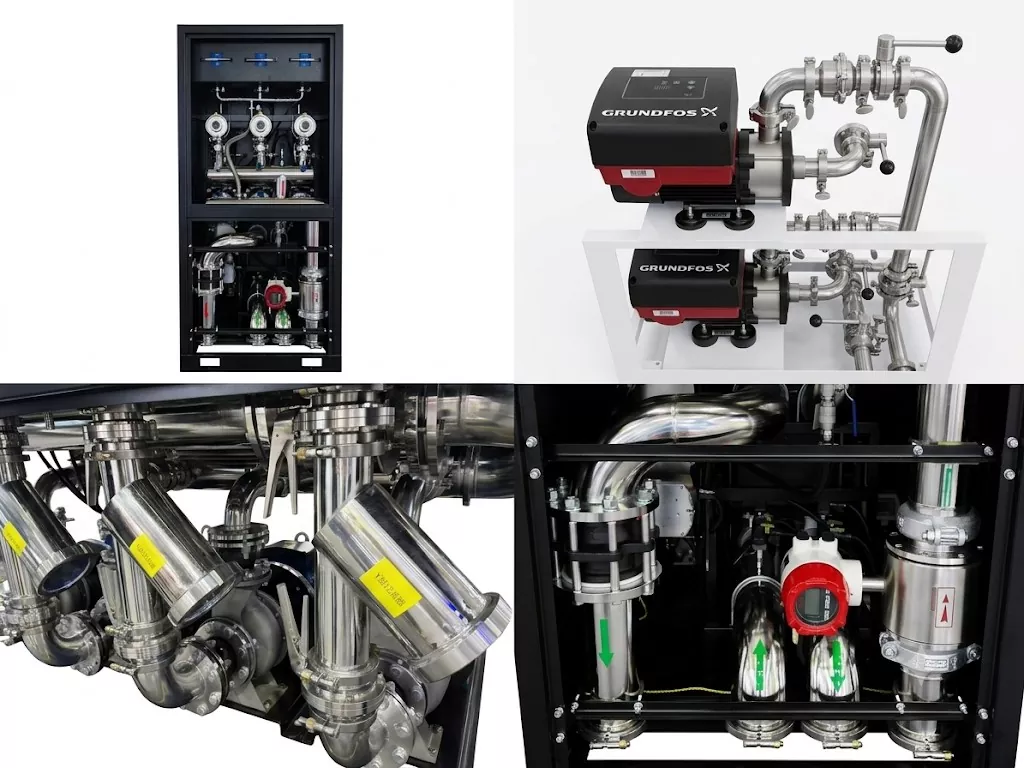

Används ofta i CDU

Våra premium sanitetsventiler och rördelar är byggda för högpresterande kyldistributionsenheter. De hjälper till att hålla vätskan igång smidigt och säkert genom kritiska kylslingor. Tillverkade av rostfritt stål av högsta kvalitet, förhindrar de läckor och skyddar känslig elektronik. Lätt att installera och byggda för att hålla, våra delar är det perfekta valet för moderna vätskekylningssystem för datacenter.
