DINGYUE 3A Sanitary Stainless Steel Union Fittings provide a detachable hygienic connection solution for process piping where frequent inspection, cleaning, or equipment replacement is required.

Till skillnad från permanenta svetsade anslutningar tillåter sanitetsanslutningar operatörer att koppla bort rörsektioner utan att skära eller svetsa om rörledningen. Kopplingsenheten består av precisionsbearbetade komponenter, inklusive den gängade muttern, handelen, fodret och tätningselementet, vilket skapar en säker anslutning samtidigt som en jämn inre flödesbana bibehålls.

Designade enligt 3-A sanitära krav, är dessa kopplingsbeslag lämpliga för system där rengöringsbarhet, materialkompatibilitet och anslutningssäkerhet är viktiga överväganden.

Specifikationer

3-A standardkompatibel hygienisk anslutning

Utformningen av en 3A sanitetskoppling av rostfritt stål fokuserar på att minska kontamineringsrisker och stödja enklare rengöringsprocedurer. Släta bearbetningsytor och korrekt matchade anslutningskomponenter hjälper till att upprätthålla hygieniska förhållanden i processrörledningar.

För mat-, dryckes- och läkemedelsutrustning hjälper valet av en anslutningsmetod som uppfyller sanitära krav att bibehålla systemets prestanda under långvarig drift.

Enkel demontering för inspektion och underhåll

En av de främsta anledningarna till att kunder väljer fackliga inredningar är tillgängligheten.

Jämfört med svetsade anslutningar kan en sanitetskoppling öppnas när utrustning kräver inspektion, rengöring eller byte av komponenter. Detta gör den lämplig för processsystem som kräver regelbunden underhållsåtkomst.

Rostfritt stålkonstruktion för hygieniska tillämpningar

DINGYUE levererar 3A kopplingsbeslag tillverkade av rostfritt stål 304 och 316L.

316L rostfritt stål väljs vanligtvis för farmaceutiska miljöer och miljöer med högre korrosion på grund av dess förbättrade korrosionsbeständighet, medan 304 rostfritt stål ger en praktisk lösning för allmänna livsmedels- och dryckesapplikationer.

Pålitlig ersättning för befintliga sanitära system

För underhållsprojekt och utrustningsuppgraderingar är det viktigt att matcha de ursprungliga fackliga dimensionerna.

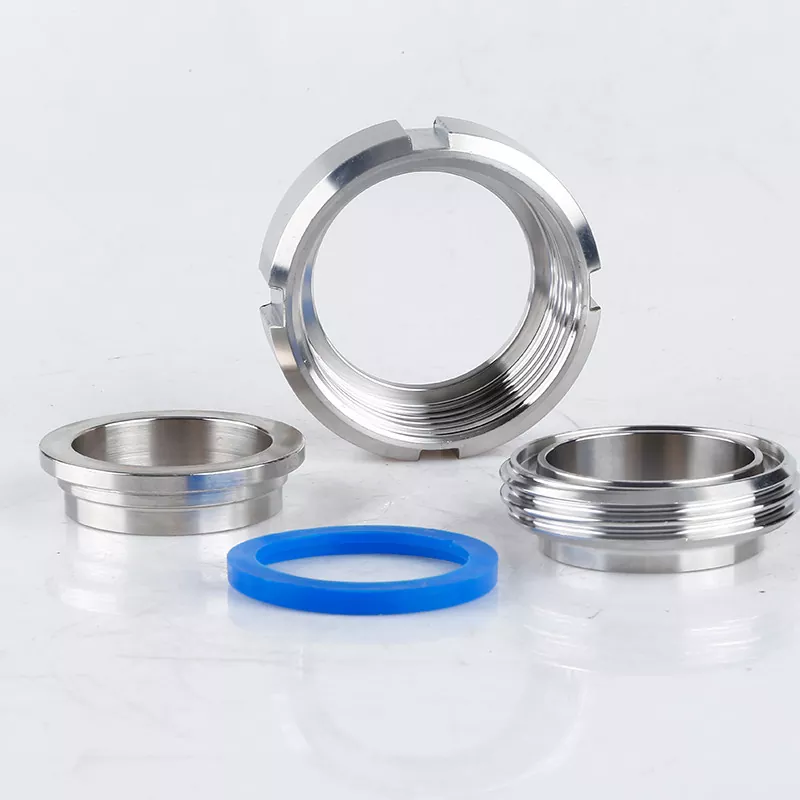

Vi levererar ersättningsförbandsset med kompatibla komponenter, inklusive:

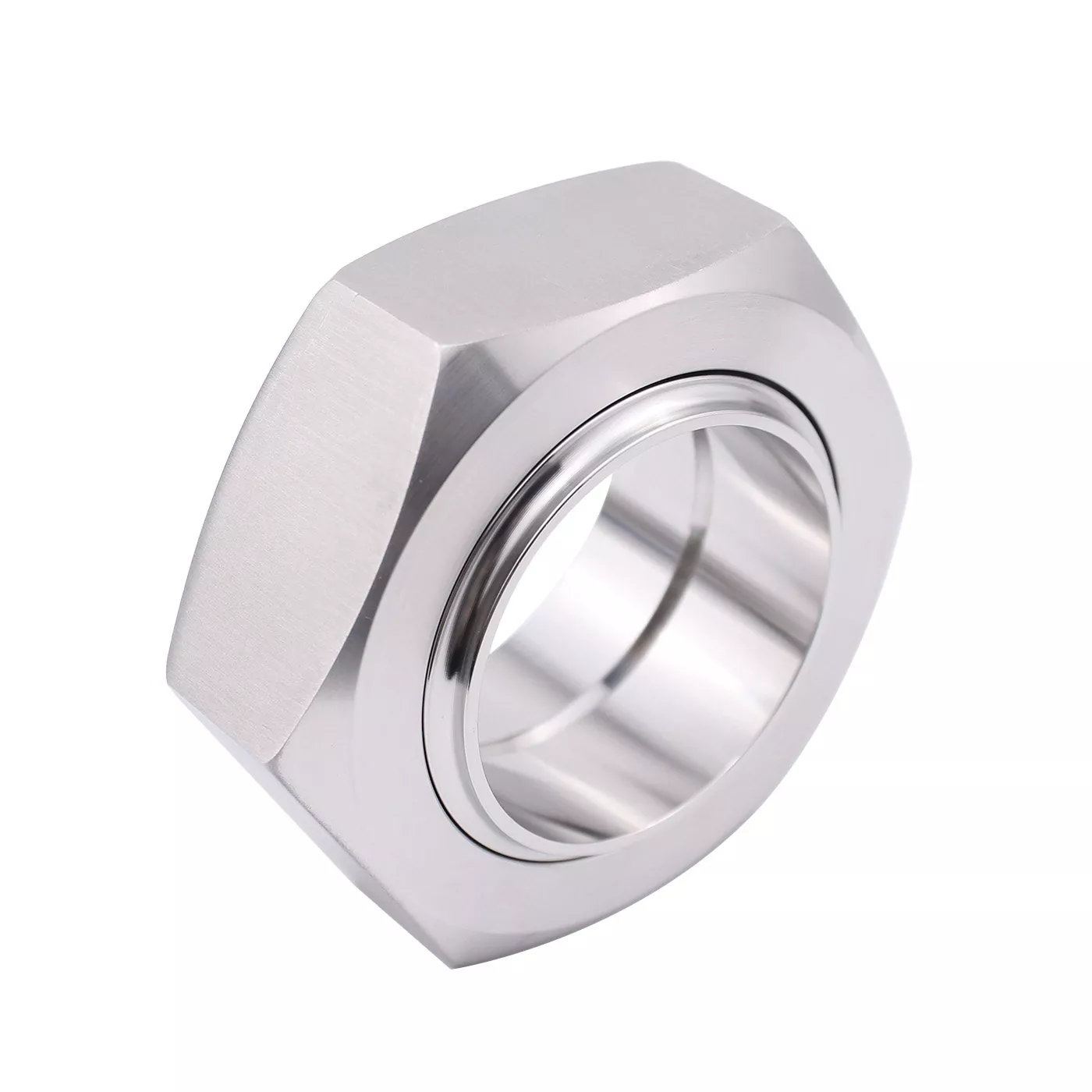

· Kopplingsmutter

· Manlig del

· Liner

· Tätnings-/tätningskomponenter

Detta hjälper kunder att byta ut slitna komponenter utan att ändra den befintliga rörkonstruktionen.

Ansökningar

Bearbetning av mat och dryck

Mat- och dryckesproduktionslinjer kräver sanitära anslutningar som tål frekvent rengöring och produktionsbyten.

· Utrustning för bearbetning av mejeriprodukter

· Dryckesöverföringssystem

· Bryggutrustning

· Rörledningar för hantering av ingredienser

Den löstagbara designen tillåter operatörer att komma åt rörsektioner under underhåll utan större rörledningsändringar.

Farmaceutiska och bioprocesssystem

Farmaceutisk utrustning kräver strikt kontroll av renlighet och materialkompatibilitet.

· Bearbeta sladdar

· Rengör vätskeöverföringssystem

· Anslutningar för läkemedelsutrustning

· Laboratorie- och pilotproduktionssystem

Den hygieniska designen stöder applikationer där regelbunden inspektion och rengöring krävs.

Tillverkning av sanitetsutrustning

Utrustningstillverkare behöver ofta standardiserade anslutningskomponenter som kan integreras i tankar, pumpar, ventiler och processmoduler.

DINGYUE levererar kopplingssatser för OEM-applikationer som kräver konsekventa dimensioner, materialspårbarhet och stabil leverans.

Underhåll och demontering

En stor fördel med sanitetsarmaturer är att de möjliggör enklare åtkomst till rörledningssystemet under underhåll.

Vid demontering av en 3A-enhet behöver operatörerna vanligtvis bara:

1. Stoppa processflödet och släpp systemtrycket.

2. Lossa kopplingsmuttern med lämpliga verktyg.

3. Separera anslutningskomponenterna för inspektion eller rengöring.

4. Kontrollera packningens skick före återmontering.

Vid underhåll bör du vara uppmärksam på:

· Rätt inriktning mellan anslutningsdelarna

· Tätningsytornas skick

· Gängslitage på överfallsmuttern

· Skada eller deformation av tätningskomponenter

Att byta ut slitna packningar och hålla rena tätningsytor bidrar till att förlänga anslutningsenhetens livslängd.

Vanliga frågor

F1: Vad är den huvudsakliga strukturella skillnaden mellan ett 3A-förbund och ett SMS- eller DIN-förbund?

S: En 3A-koppling använder amerikanska imperialiska slangstorlekar och specifika tätningsgeometrier med fasad säte eller platt yta som överensstämmer med amerikanska 3-A-standarder, medan SMS- och DIN-anslutningar följer europeiska dimensions- och gängstandarder.

F2: Kan jag byta ut delar från olika tillverkare för en 3A-union?

S: Medan en standard 3A koppling följer nominella dimensionsriktlinjer, kan små bearbetningstoleranser på nyckelgängor och packningssäten variera; inköp av kompletta set eller verifierade matchande komponenter från samma leverantör rekommenderas för läckagefri prestanda.

F3: Är 3A sanitära kopplingar i rostfritt stål lämpliga för farmaceutiska tillämpningar?

Ja. 3A kopplingsbeslag gjorda av 316L rostfritt stål används ofta i farmaceutiska och rena processsystem där hygienisk design och tillförlitlig åtkomst till underhåll krävs.

F4: Kan jag använda reservdelar från olika fackliga leverantörer?

Även om 3A-fackets dimensioner följer standardkraven, kan bearbetningstoleranser och komponentmatchning variera mellan tillverkare. Att använda en komplett matchad kopplingsuppsättning hjälper till att säkerställa korrekt tätningsprestanda.

F5: Vilket rostfritt stålmaterial ska jag välja, 304 eller 316L?

304 rostfritt stål används vanligtvis för allmänna livsmedels- och dryckesapplikationer. 316L rostfritt stål är att föredra för farmaceutiska, kemiska och applikationer som kräver högre korrosionsbeständighet.

F6: Vilka packningsmaterial finns tillgängliga för 3A-kopplingar?

DINGYUE levererar olika packningsalternativ inklusive EPDM, silikon, FKM och PTFE. Lämpligt material beror på temperatur, rengöringskemikalier och processmedia.
