DIN 11851 Sanitära fackföreningar i rostfritt stål

DIN 11851 Sanitary Stainless Steel Unions är en av de traditionella anslutningslösningarna som används i europeisk hygienisk bearbetningsutrustning. Till skillnad från svetsade röranslutningar som kräver permanent installation, tillåter DIN-anslutningar operatörer att koppla bort och återansluta rörledningssektioner under utrustningsinspektion, rengöring eller underhåll.

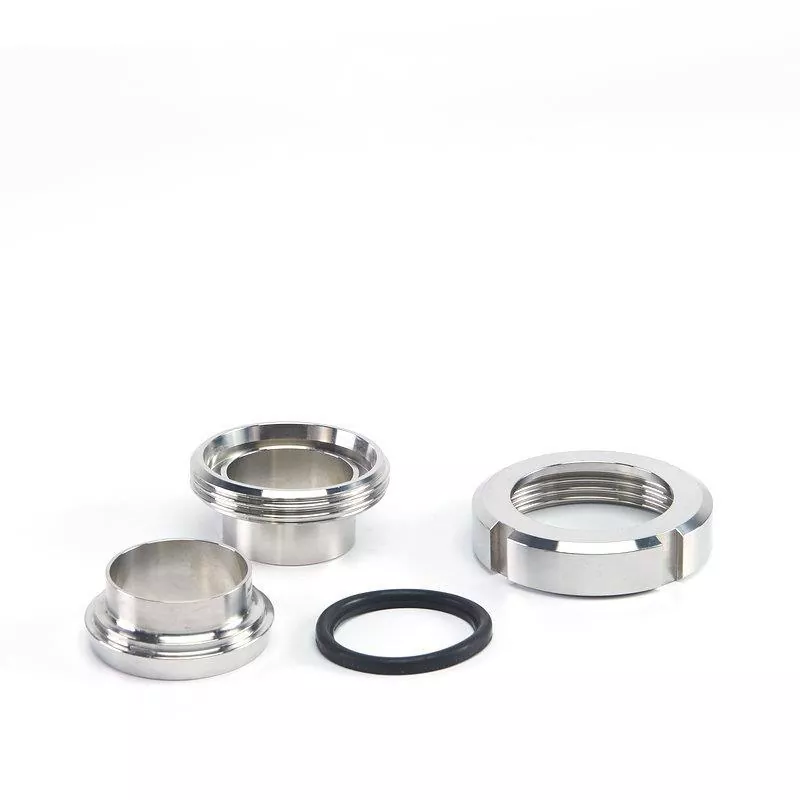

En komplett DIN 11851 kopplingssats består normalt av en rund spårmutter, gängad handel, foder och tätningsring. De precisionsbearbetade komponenterna samverkar för att ge en stabil mekanisk anslutning samtidigt som de bibehåller en jämn inre flödespassage lämplig för sanitära applikationer.

På DINGYUE tillverkar vi DIN 11851 Sanitary Stainless Steel Unions enligt vanliga europeiska sanitära rörkrav, och levererar kompletta unionsenheter och ersättningskomponenter för tillverkare av livsmedel, mejeriprodukter, drycker, läkemedel och processutrustning.

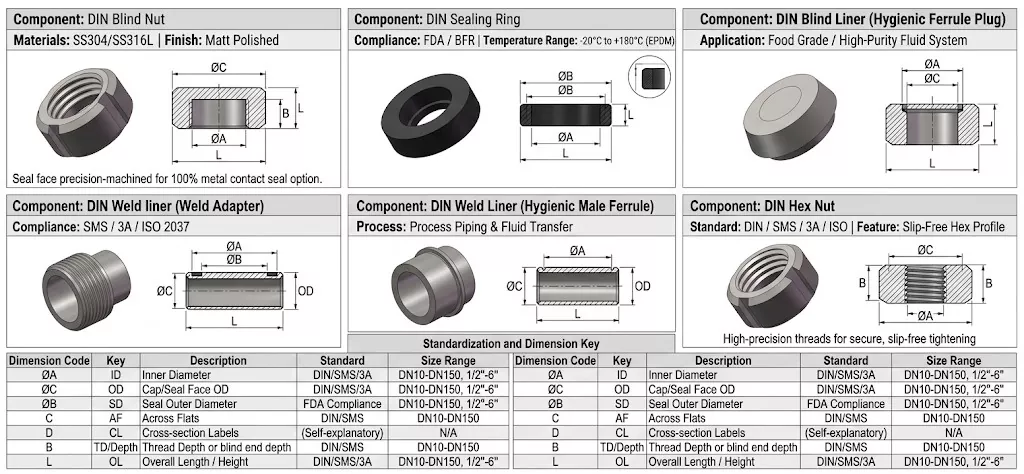

Tekniska specifikationer

Primära tillämpningsscenarier

På grund av dess robusta metriska design och överlägsna tryckklassificering, är specificering av en DIN-union allmänt antagen inom hygieniska tillverkningssektorer globalt:

Bryggning och dryck: Viktigt för brygghusdistributionspaneler, jäskällare och tappningslinjer.

Mejeri- och mjölkbearbetning: Används flitigt i mottagningsenheter för rå mjölk, pastöriseringsslingor och ostproduktionstankar.

Läkemedel och bioteknik: Pålitlig sammanfogning av vätskebuffertberedningstankar och verktygsprocesslinjer.

Kemikalier och kosmetika: Lämplig för högviskösa krämlinjer, flytande tvålar och blandningskärl för aktiva ingredienser.

Riktlinjer för drift och underhåll

För att upprätthålla en tät tätning och förlänga livslängden för den elastomera tätningsringen under drift:

Korrekt inriktning: Se till att handelen och fodrets ytor är koncentriska innan du kopplar in den slitsade muttern för att undvika att gängan kläms eller packningen kläms.

Nyckelverktyg: Använd en dedikerad DIN C-nyckel för att dra åt den runda muttern till specificerade vridmomentnivåer utan att skada de yttre spåren.

Förebyggande service: Inspektera alla aktiva DIN-anslutningar under schemalagt anläggningsunderhåll, kontrollera tätningssvällning eller ansiktsfördjupningar och byt ut packningar som en del av rutinunderhållet.

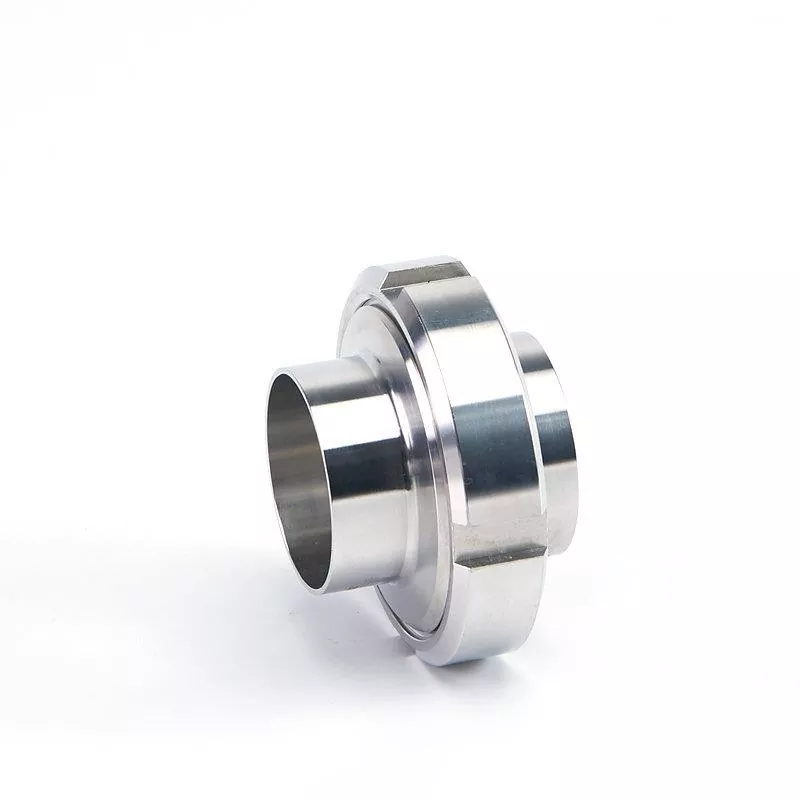

DIN Union rör-till-rör-anslutning

Används för att sammanfoga två processrör inline, vilket möjliggör snabb montering, demontering och linjeinspektion utan att skära metall. Detta är idealiskt för hygiensystem som kräver frekvent rengöring eller underhåll.

DIN kopplingsmutter (ändlock)

Används för att säkert täta änden av en strömförande rörledning eller utrustningsport. Genom att byta ut fodret med en solid blankplåt inuti sexkantsmuttern skapar den en steril, läckagesäker återvändsgränd för tillfälliga avstängningar eller framtida expansioner.

Varför muttern har spår

Slitsarna på muttern är utformade så att du kan använda en haknyckel för att dra åt den ordentligt. Dessa skåror ger verktyget ett fast grepp så att du kan veva ner det hårt utan att halka, även med våta händer eller i trånga utrymmen.

Vanliga frågor

F1: Vad är skillnaden mellan DIN 11851 och 3A sanitetsanslutningar?

DIN 11851 är baserad på europeiska metriska sanitära rörstandarder och används ofta i europeisk processutrustning. 3A-förbund följer amerikanska sanitära standarder och används ofta med hygieniska slangsystem i amerikansk stil.

F2: Kan DIN 11851 kopplingar ersätta befintliga sanitära kopplingar?

Ja, så länge som rördimensioner, anslutningsspecifikationer och tätningsstruktur matchar det befintliga systemet. För ersättningsprojekt rekommenderas att bekräfta den ursprungliga DIN-storleken.

F3: Varför används ofta DIN-föreningar inom mejeribearbetning?

DIN 11851 fackföreningar har en lång historia inom europeisk mejeriutrustning eftersom de tillhandahåller en löstagbar anslutning som stöder rengöring, inspektion och underhåll.

F4: Vilket packningsmaterial ska jag välja för en DIN sanitetsunion?

Lämplig packning beror på arbetstemperatur, rengöringskemikalier och processmedia. EPDM, silikon, FKM och PTFE väljs vanligtvis för olika driftsförhållanden.

F5: Levererar du kompletta DIN 11851 kopplingssatser?

Ja. DINGYUE levererar kompletta fackföreningar såväl som enskilda komponenter för utrustningstillverkare, distributörer och underhållsprojekt.

F6: Kan DINGYUE anpassa DIN 11851-facket?

Ja. Vi tillhandahåller anpassade storlekar, material, tätningsalternativ och OEM-produktion enligt kundens ritningar eller krav på sanitetsrör.
