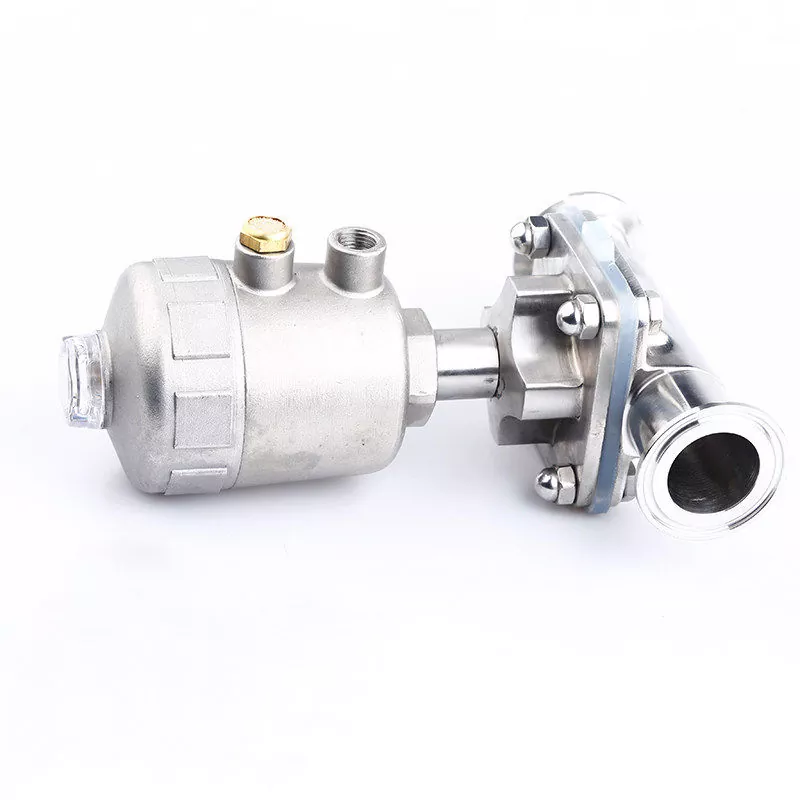

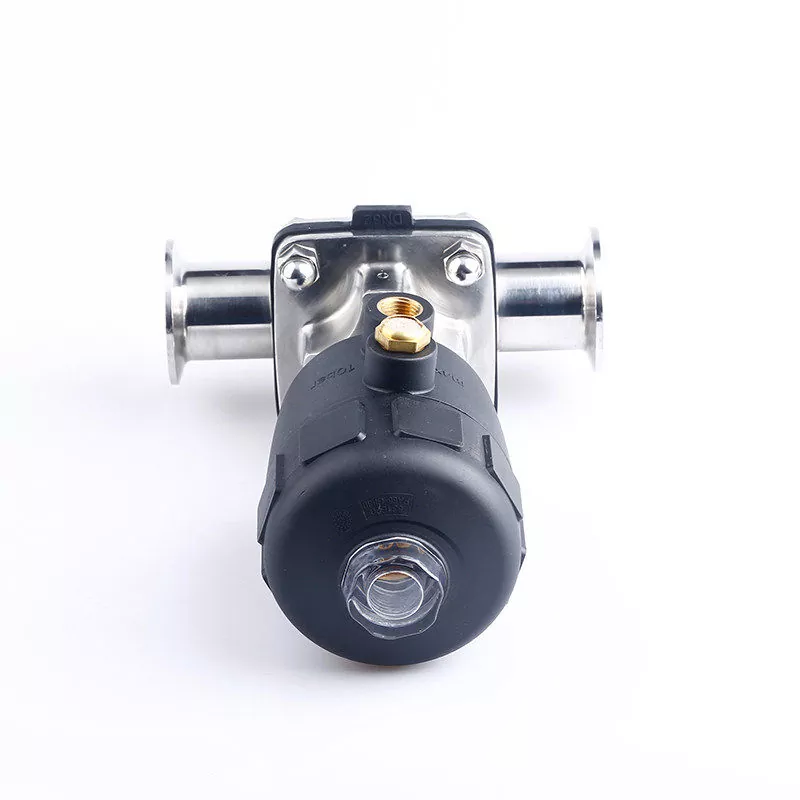

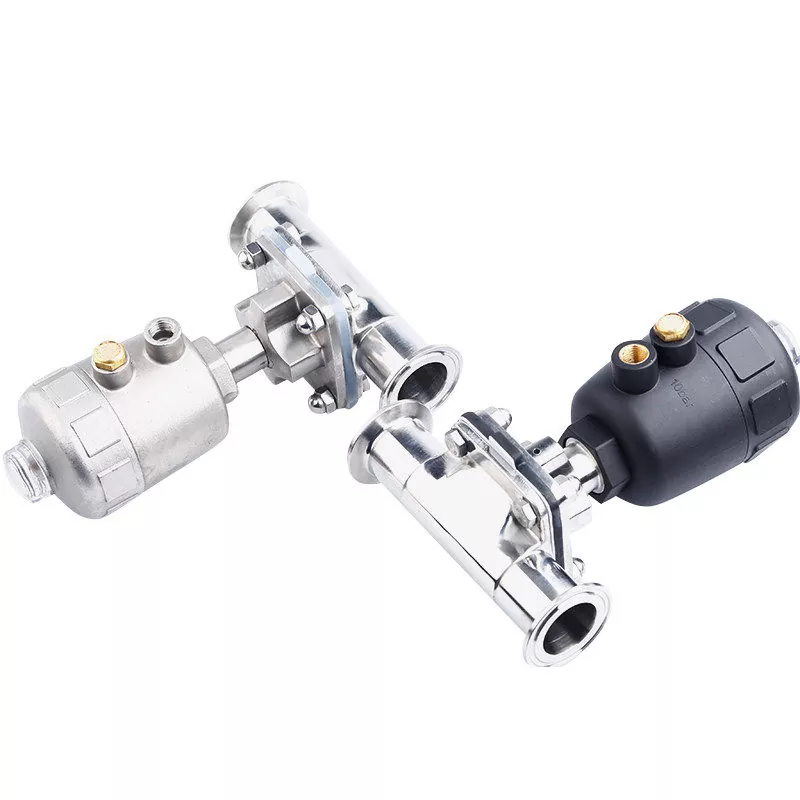

Pneumatisk membranventil

Den pneumatiska membranventilen DINGYUE är utvecklad för processlinjer där exakt flödesjustering och strikt renlighet är lika viktigt. Drivs av ett pneumatiskt ställdon, möjliggör den automatisk öppning och stängning samtidigt som den bibehåller smidig mediakontroll utan manuell manövrering. Den rostfria konstruktionen, den hygieniska membrandesignen och strukturen som är lätt att underhålla gör den lämplig för steril bearbetningsutrustning, CIP-system och kylslingor med hög renhet i avancerade anläggningar. Varje ventil tillverkas under strikt kvalitetskontroll för att stödja konsekvent prestanda i krävande industriella miljöer.

Specifikationsdetaljer

Hur fungerar ett pneumatiskt ställdon?

Ett pneumatiskt ställdon använder tryckluft för att styra öppnings- och stängningsrörelsen för en ventil, och ersätter manuell drift med automatisk styrning. I ett membranventilsystem genererar ställdonet den kraft som krävs för att flytta membranet uppåt eller nedåt, vilket möjliggör exakt vätskeavstängning och flödesreglering.

Arbetsmekanismen är baserad på tre huvudkomponenter:

· Luftkammare – Tar emot tryckluft och omvandlar lufttrycket till mekanisk kraft.

· Kolv – Rör sig under lufttryck för att driva ventilskaftet.

· Fjädermontering – Ger returkraft i enkelverkande ställdon.

För sanitära applikationer väljs vanligen det enkelverkande, normalt stängda ställdonet eftersom det ger ett automatiskt avstängningsskydd när lufttillförseln avbryts.

Enkelverkande normalt stängt ställdon arbetsprocess

1. Ingen lufttillförsel: Ventil stängt läge

När tryckluft inte tillförs, förblir den inre fjädern i sitt utskjutna läge och trycker ställdonets skaft nedåt.

Den nedåtriktade kraften pressar membranet tätt mot ventilsätet, håller den pneumatiska membranventilen stängd och förhindrar mediaflöde.

Denna normalt stängda (NC) design ger en felsäker funktion. Om produktionslinjen oväntat tappar lufttrycket återgår ventilen automatiskt till stängt läge, vilket hjälper till att förhindra läckage, produktförlust och föroreningsrisker i känsliga processer.

2. Lufttillförsel aktiverad: Ventilöppningsposition

När styrsystemet sänder en driftsignal kommer tryckluft in i ställdonskammaren och skapar tryck på kolven.

Luftkraften trycker kolven uppåt samtidigt som den trycker ihop fjädern inuti ställdonet. När kolven rör sig lyfter den anslutna skaftet membranet bort från tätningsytan, vilket tillåter vätska att strömma genom rörledningen.

Denna automatiska drift möjliggör snabbare respons, fjärrkontroll och konsekvent ventilrörelse i produktionssystem som kräver frekvent cykling.

3. Lufttillförsel släppt: Ventilen återgår till stängt läge

När tryckluften släpps ut minskar trycket inuti ställdonskammaren.

Utan lufttryck som håller kolven på plats, återgår fjädern till sitt ursprungliga tillstånd och trycker kolven och skaftet nedåt. Membranet rör sig tillbaka till ventilsätet, stänger ventilen och stoppar vätskeflödet.

Denna automatiska återställningsfunktion säkerställer att ventilen återgår till ett säkert stängt läge efter varje driftscykel.

Dubbelverkande ställdon som tillval

Ett dubbelverkande ställdon fungerar annorlunda än en fjäderreturkonstruktion. Istället för att använda en returfjäder förlitar den sig på tryckluft som tillförs båda sidor av kolven.

· Öppning: Luft kommer in i den nedre kammaren och trycker kolven uppåt för att öppna ventilen.

· Stängning: Luft kommer in i den övre kammaren och trycker kolven nedåt för att stänga ventilen.

Eftersom båda rörelserna drivs av lufttryck, kan dubbelverkande ställdon ge snabbare öppnings- och stängningshastigheter utan motstånd från en fjäder. De är lämpliga för automatiserade system där kontinuerlig lufttillförsel är tillgänglig och snabb ventilrespons krävs.

Att välja rätt ställdon för ditt system

Enkelverkande ställdon är att föredra för sanitära processer där säkerhetsavstängning är viktig, medan dubbelverkande ställdon ofta väljs för högfrekvent automation som kräver snabbare drift.

Rätt val av ställdon beror på faktorer som systemdesign, lufttillgänglighet, driftfrekvens och processsäkerhetskrav.

Produktionsprocess

· Precisionssmide: Vi använder högkvalitativt rostfritt stål för att smida den pneumatiska membranventilkroppen.

· Högprecisionsbearbetning: Vi använder CNC-maskiner för att forma flödesbanan och polera den inre ytan till en spegelfinish. Detta skapar en benfri design som är lätt att rengöra.

· Membranproduktion: "Hjärtat" i den pneumatiska membranventilen är ett kompositmembran (PTFE + gummi). Den är designad för att vara kemikaliebeständig och mycket flexibel för långvarig användning.

· Strikt testning: Alla delar monteras i ett rent rum och klarar högtryckstester för att säkerställa noll läckage.

Varför krävs olika typer av sanitetsventiler?

I ett sanitetsvätskesystem gör ventiler mycket mer än att bara starta eller stoppa flödet. Olika produktionsprocesser involverar olika medieegenskaper, hygienkrav, tryckförhållanden och rengöringsprocedurer. En ventil lämplig för steril läkemedelsproduktion kanske inte är det rätta valet för en dryckesöverföringslinje eller ett högviskös produktsystem.

Det är därför som industrier använder olika design av sanitära ventiler. Varje struktur är utvecklad för att lösa specifika processutmaningar, balansera renhet, flödeseffektivitet, underhållskrav och driftsäkerhet.

1. Sanitära membranventiler – för kritiska hygientillämpningar

Inom läkemedel, bioteknik och andra processer med hög renhet är det första prioritet att förhindra kontaminering. Sanitära membranventiler är designade för dessa applikationer där även små mängder kvarhållet media kan påverka produktkvaliteten.

Membranet skapar en tät separation mellan ventilmekanismen och processvätskan. Denna struktur minskar områden där vätska kan förbli instängd och gör ventilen lättare att rengöra genom CIP- eller SIP-procedurer. För steril mediaöverföring, renat vattensystem och känsliga biologiska processer ger membranventiler en pålitlig lösning för att bibehålla processens integritet.

Jämfört med andra ventilkonstruktioner är membranventiler i allmänhet att föredra för renhet snarare än tung flödeshantering. De är mer lämpade för måttliga tryckförhållanden och applikationer där hygienkontroll är viktigare än maximal flödeskapacitet.

2. Sanitära fjärilsventiler – för effektiv vätskeöverföring med stora volymer

Mat-, dryckes- och mejeriproduktionslinjer kräver ofta att stora mängder vätska flyttas genom pipelines varje dag. I dessa applikationer används sanitära fjärilsventiler i stor utsträckning eftersom de ger effektiv flödeskontroll med en enkel och kompakt struktur.

Den lätta designen gör dem praktiska för större rörstorlekar, medan den snabba kvartsvarvningen möjliggör snabb öppning och stängning under produktions- och rengöringscykler. De installeras vanligtvis på lagringstankar, överföringsrörledningar och CIP-system där tillförlitlig drift och enkelt underhåll är viktigt.

Jämfört med membranventiler erbjuder vridspjällsventiler ett mer ekonomiskt val för sanitetsrör med stor diameter. Emellertid förblir skivan inne i flödespassagen under drift, vilket kan skapa ett litet flödesmotstånd. För ultrarena tillämpningar som kräver lägsta möjliga risk för vätskeretention kan andra ventilkonstruktioner vara mer lämpliga.

3. Sanitära kulventiler – för hantering av högflödes- och viskösa media

Inte alla sanitära system hanterar lågviskösa vätskor som vatten. Många livsmedel och industriella processer involverar tjockare produkter, inklusive sirap, såser, koncentrat och andra trögflytande material som kräver jämnt och obegränsat flöde.

Sanitära kulventiler är designade med en flödesväg med full port som tillåter media att passera med minimal tryckförlust när de är helt öppna. Detta gör dem lämpliga för applikationer där bibehållande av flödeseffektivitet och hantering av tjockare material är viktiga överväganden.

Jämfört med fjärilsventiler ger kulventiler en öppnare flödeskanal och bättre prestanda för krävande mediaöverföring. Traditionella kulventilstrukturer kan dock innehålla inre håligheter där kvarvarande vätska kan samlas. För strikta hygieniska tillämpningar är korrekt ventildesign, ytbehandling och rengöringsprocedurer avgörande för att upprätthålla systemets renhet.

Att välja rätt sanitetsventil för din applikation

Rätt sanitetsventil beror på de faktiska kraven för processen, inklusive typen av media, renhetsnivå, rörledningsstorlek, arbetstryck och rengöringsmetod.

· Läkemedels- och biobearbetningssystem prioriterar vanligtvis förebyggande av kontaminering och steril drift.

· Mat-, dryckes- och mejerilinjer kräver ofta effektiv flödeskontroll för överföring av stora volymer.

· Högviskösa produkter kan kräva ventiler med jämnare och mindre begränsade flödesvägar.

DINGYUE tillhandahåller ett komplett utbud av sanitära ventillösningar, inklusive sanitära fjärilsventiler, sanitära kulventiler och hygieniska membranventiler, som hjälper kunder att välja lämplig flödeskontrollutrustning för läkemedel, livsmedelsbehandling, halvledar- och vätskekylningstillämpningar.
