Sanitär Tri Clamp siktglas

I många vätskebearbetningssystem måste operatörer kontrollera mediets tillstånd utan att stoppa produktionen eller öppna rörledningen. Ett sanitärt synglas ger en direkt synpunkt, vilket gör det möjligt för användare att observera vätskeflöde, färgförändringar, bubblor och eventuell kontaminering under drift.

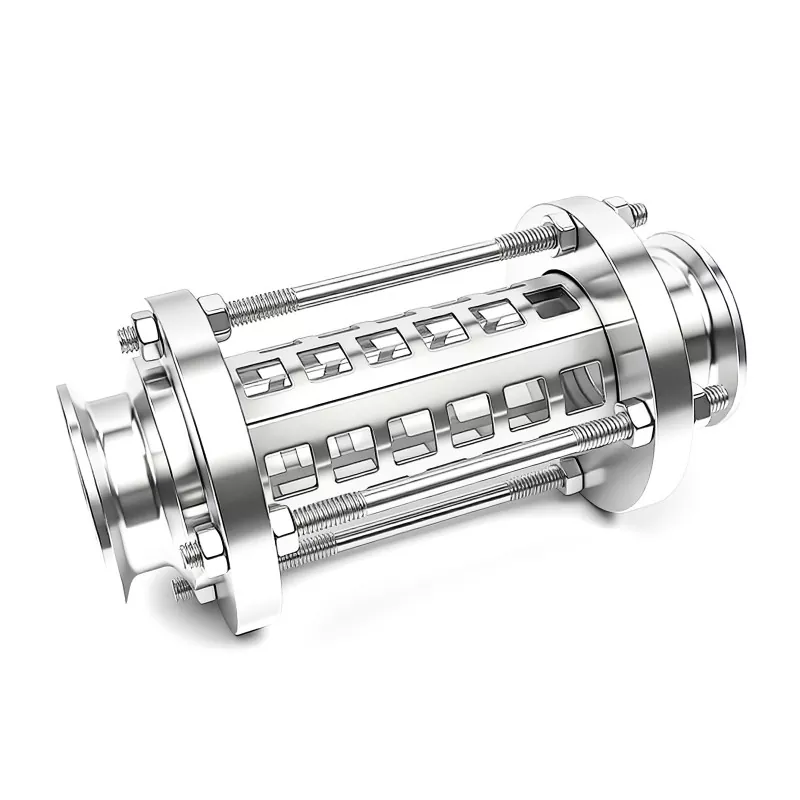

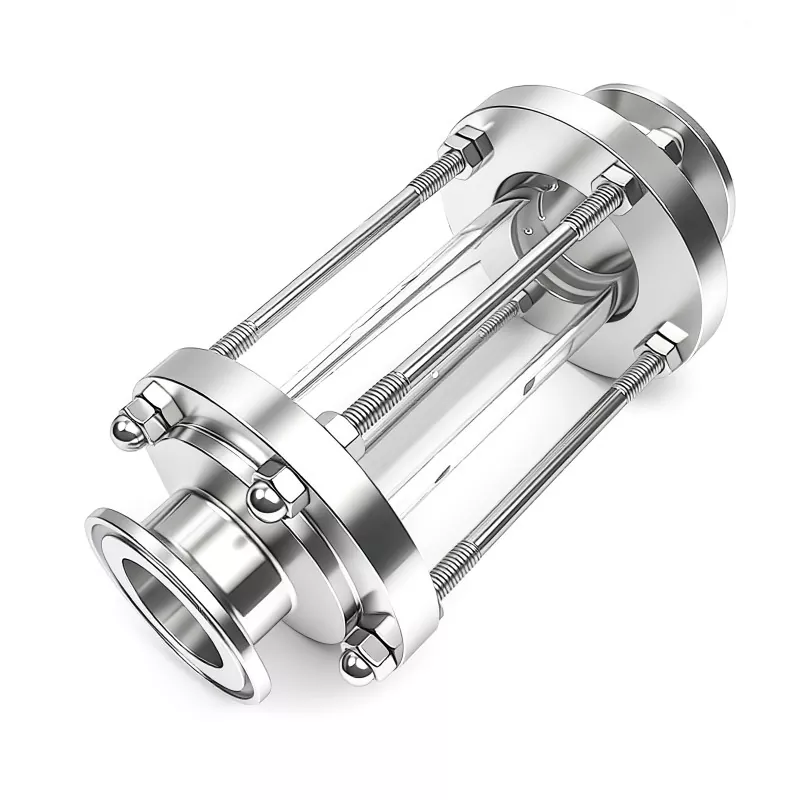

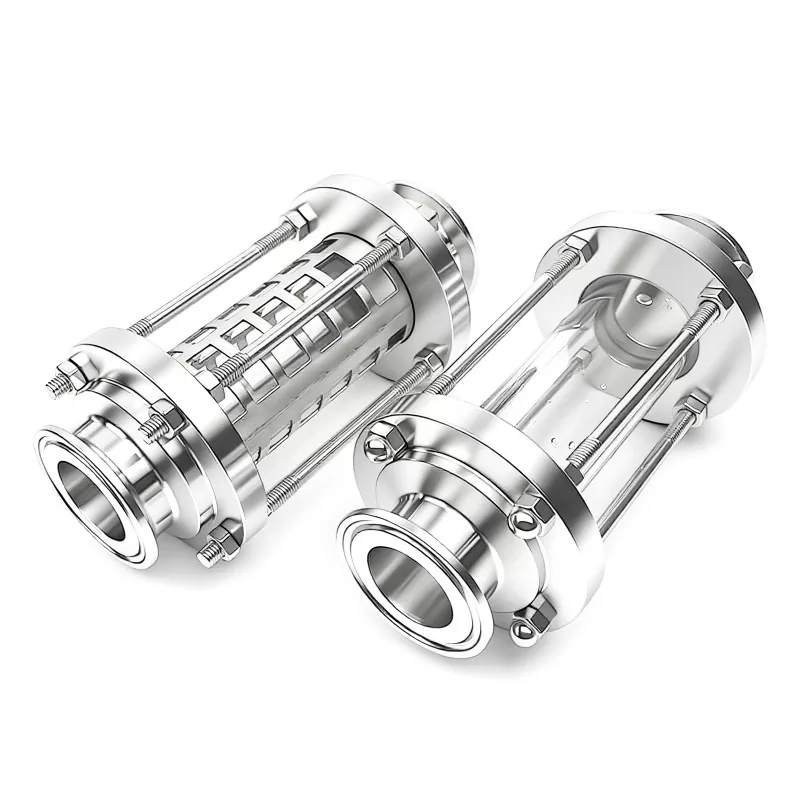

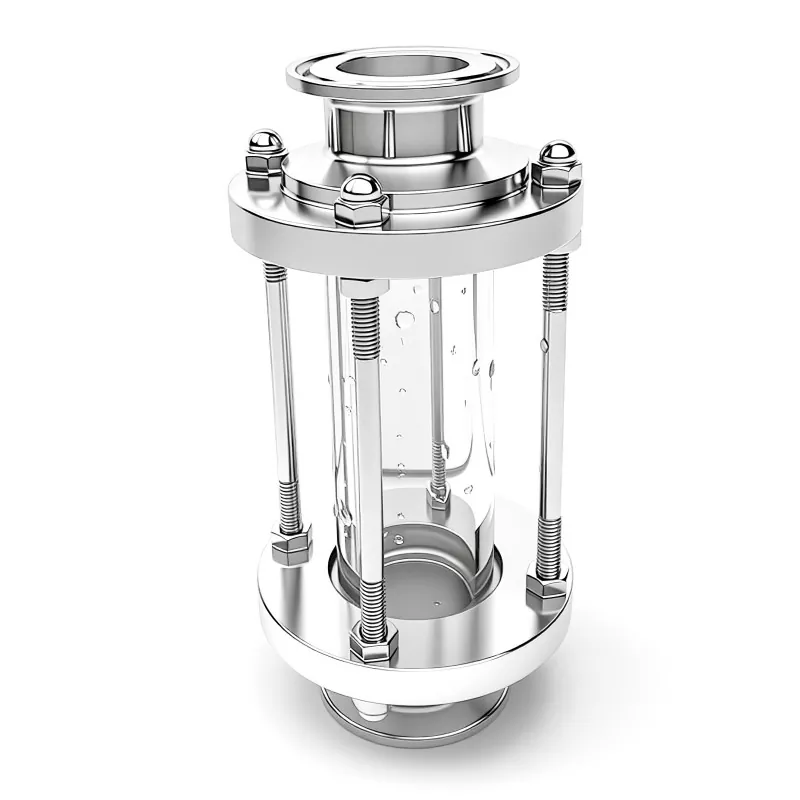

Sanitary Tri Clamp Sight Glass fungerar genom en förseglad glasvisningssektion installerad mellan två sanitära rörledningsanslutningar. Det rostfria stålhuset håller borosilikatglaset säkert, medan packningssystemet skapar en hygienisk tätning mellan glaset och anslutningsdelarna. Med Tri-Clamp-anslutningar i båda ändar kan enheten snabbt tas bort för rengöring, inspektion eller byte utan komplicerad demontering.

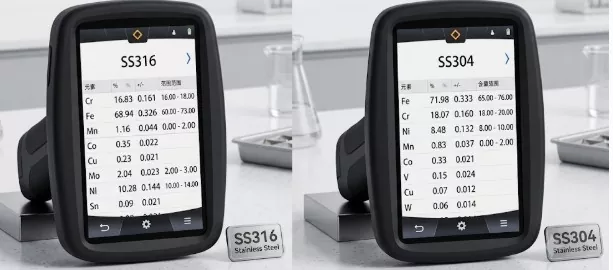

DINGYUE synglas är tillgängliga i 304 och 316L rostfritt stål och tillverkas för applikationer där rengöringsbarhet, korrosionsbeständighet och tillförlitlig visuell inspektion krävs.

Sanitär Tri Clamp siktglas vs vanligt siktglas

Tekniska specifikationer

Kärndesignfunktioner

Tydlig observation utan avstängning av rörledningen

Den genomskinliga borosilikatglasdelen tillåter operatörer att kontrollera vätskeförhållandena direkt under drift. Förändringar i vätskans utseende, flödesstabilitet eller luftbubblor kan snabbt identifieras utan att systemet öppnas.

Tri-Clamp-struktur för snabbare underhåll

Till skillnad från fasta anslutningsdesigner tillåter Tri-Clamp-strukturen att synglaset kan tas bort genom att släppa klämman. Detta minskar underhållstiden vid rengöring, byte av tätningar eller inspektion av inre förhållanden.

Hygienisk intern flödesväg

Den inre ytan är bearbetad och polerad för att minska kvarhållande av rester. Den jämnare flödesvägen hjälper till att minimera områden där produktavlagringar eller föroreningar kan samlas.

Flexibla konfigurationsalternativ

Olika packningsmaterial, anslutningsstorlekar och rostfria stålkvaliteter är tillgängliga för att matcha olika vätskeegenskaper och driftsförhållanden.

Pålitlig glas- och tätningsstruktur

Ett synglas behöver klara både visuell inspektion och kontinuerligt tryck från rörledningen. DINGYUE använder höghållfast borosilikatglas med god värmechockbeständighet för att förbättra hållbarheten under temperaturförändringar och rengöringscykler.

Tätningssystemet är designat kring precisionsmatchade glas-, packnings- och rostfria komponenter. Tillgängliga packningsmaterial som EPDM, PTFE, silikon och FKM tillåter kunder att välja lämplig tätningsprestanda enligt olika media och driftsmiljöer.

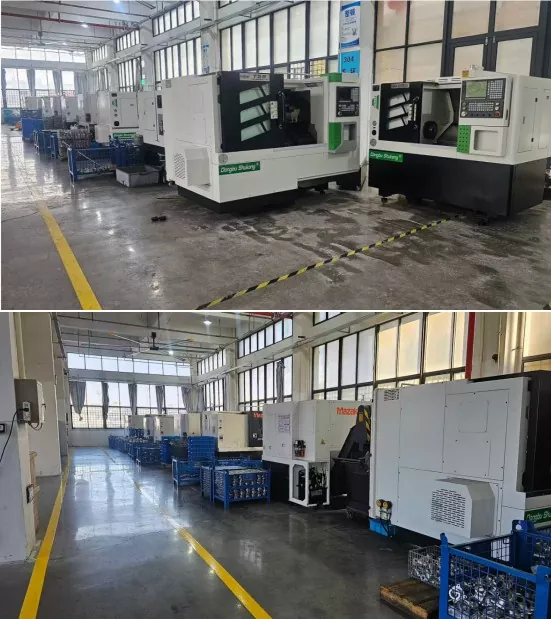

Före leverans inspekteras varje synglas för dimensionsnoggrannhet, tätningsskick, materialkvalitet och ytfinish för att säkerställa stabil prestanda efter installationen.

Hur väljer man rätt Sanitary Tri Clamp siktglas?

1. Välj material enligt vätsketillståndet

Materialkvaliteten påverkar korrosionsbeständigheten och livslängden.

304 rostfritt stål väljs vanligtvis för allmänna livsmedels- och dryckessystem.

316L rostfritt stål är att föredra när rörledningen hanterar korrosiva medier, farmaceutiska vätskor eller applikationer med hög renhet.

2. Matcha siktglasstorleken med din befintliga pipeline

Den korrekta storleken bör baseras på sanitetsrörets OD och Tri-Clamp-standard, snarare än endast den nominella rörstorleken.

Innan du beställer, bekräfta:

· Rörets ytterdiameter

· Klämspecifikation

· Installationsutrymme

3. Välj rätt packningsmaterial

Olika vätskor kräver olika tätningsmaterial.

EPDM är lämplig för vattenbaserade och allmänna processvätskor.

PTFE ger bättre kemikaliebeständighet för krävande applikationer.

FKM väljs ofta för miljöer med högre temperatur eller oljekontakt.

Ansökningar

Bearbetning av mejeri och dryck

Används för att kontrollera vätskans utseende, flödestillstånd och onormala partiklar under överföring av mjölk, juice och dryck.

Läkemedel och bioteknik

Appliceras i rena vätskesystem där visuell övervakning och hygieniskt underhåll krävs.

Livsmedelsbearbetning

Hjälper operatörer att övervaka produktflödet och upprätthålla stabila produktionsförhållanden.

Kosmetisk & personlig hygienproduktion

Lämplig för att observera vätskeöverföring, blandningsprocesser och rörledningsförhållanden.

Vätskekylsystem med hög renhet

Används i specialiserade kylslingor för att övervaka kylvätskecirkulationen och identifiera onormala flödesförhållanden.
