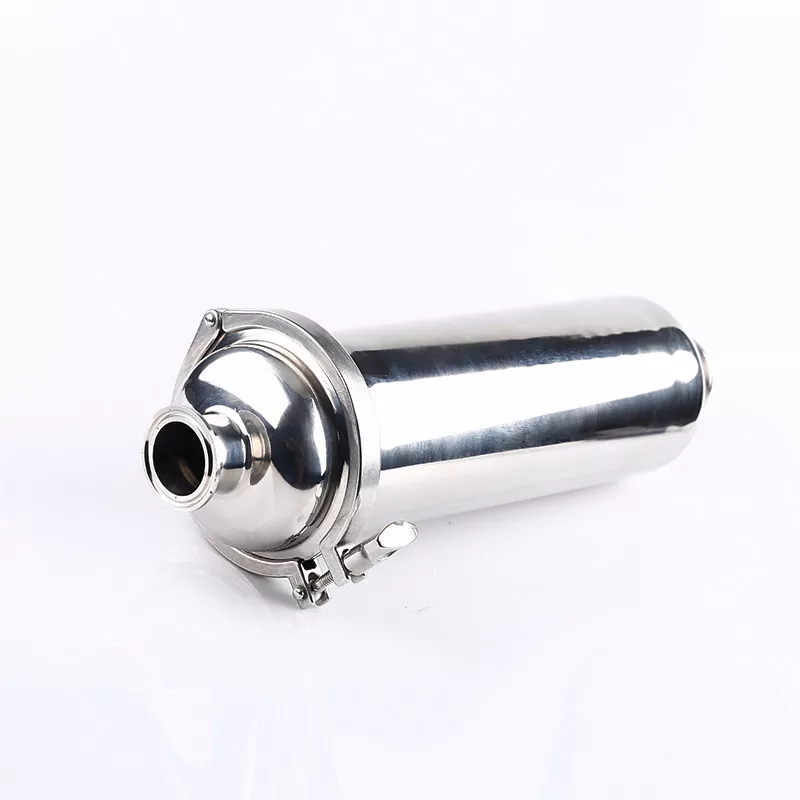

I ett sanitärt rörsystem kan oönskade partiklar från råmaterial, rörledningar eller uppströmsutrustning påverka ventiler, pumpar, värmeväxlare och andra precisionskomponenter. Den raka sanitetssilen installeras direkt i rörledningen för att fånga upp fasta partiklar samtidigt som den tillåter kontinuerligt vätskeflöde genom filterelementet i rostfritt stål. Dess raka struktur hjälper till att minska flödesmotståndet jämfört med traditionella filterdesigner, och det avtagbara filterelementet gör rutinmässig rengöring och byte mer bekväm. Med Tri-Clamp, svetsade och gängade anslutningsalternativ kan silen integreras i olika hygieniska processsystem där renhet, underhållseffektivitet och tillförlitlig drift krävs.
|
Parameter |
Teknisk specifikation |
|
Material |
Rostfritt stål SUS304 (1.4301) eller SUS316L (1.4404) |
|
Designtyp |
Rak inline-design, lätt att demontera för rengöring av element. |
|
Storleksintervall |
DN25 - DN100 (1" till 4") |
|
Anslutningstyp |
Tri-Clamp (standard), påsvetsad eller gängad |
|

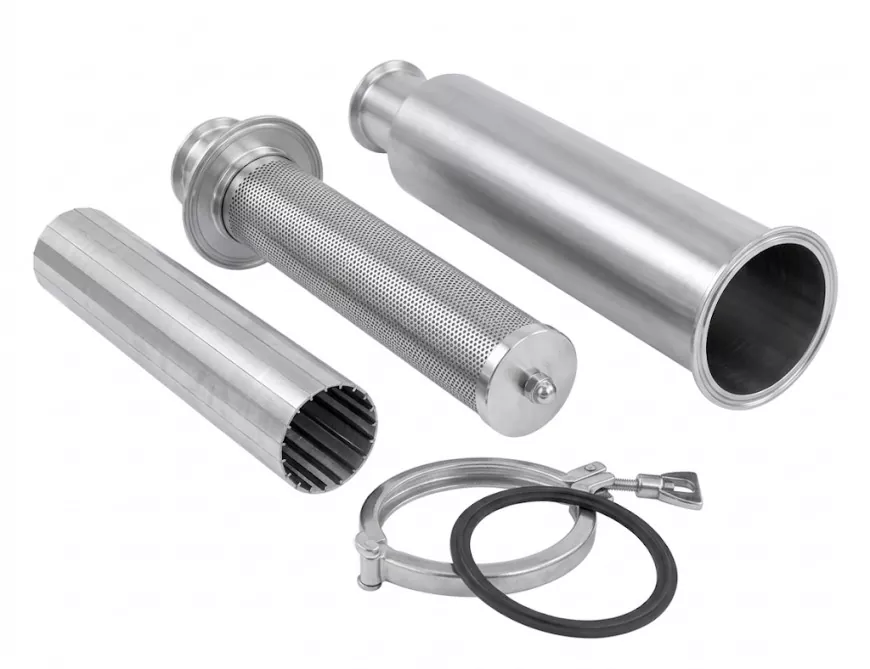

Filterelement |
Perforerat stödrör i rostfritt stål + rostfritt ståltrådsnät (dubbellager) |
|
Maskstorlek / Micron |
20 mesh till 400 mesh (eller anpassade perforerade plåthål från 0,5 mm till 3 mm) |
|
Packning/tätning |
EPDM (Standard), Silikon eller FKM (Viton) — 100 % FDA-kompatibel |
|
Efterlevnad |
3-A, ASME BPE, FDA, EHEDG |

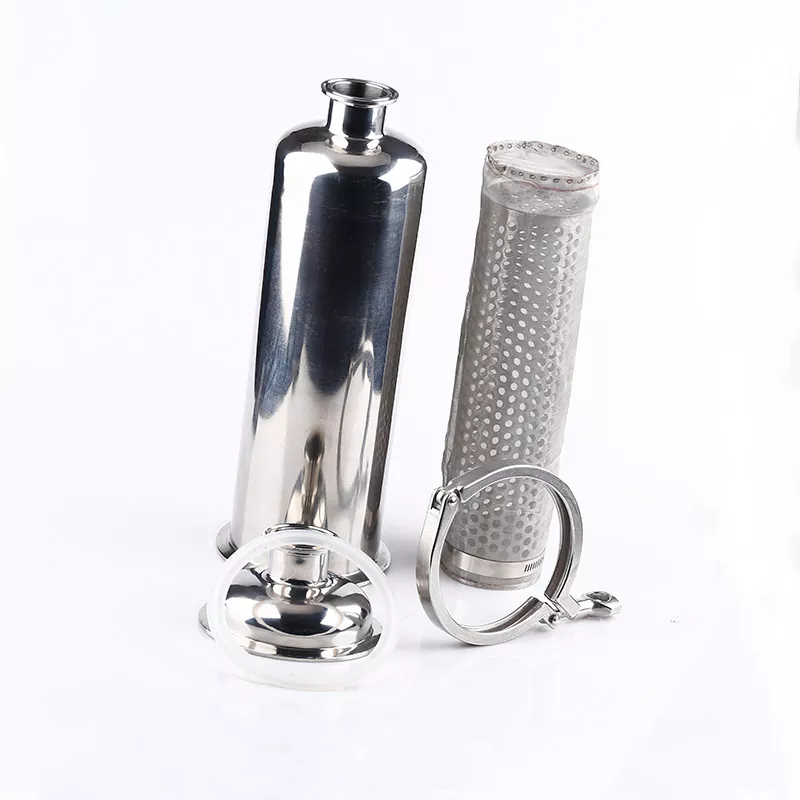

Enkelt underhåll är inbyggt i designen. Så här rengör eller byter du nätet:
1. Isolera och tryckavlasta rörledningssektionen.
2. Lossa tri-clamp-kroppskopplingen utan att ta bort silen från huvudledningen.
3. Dra ut det interna filterelementet för standard CIP (Clean-in-Place) eller manuell sköljning.

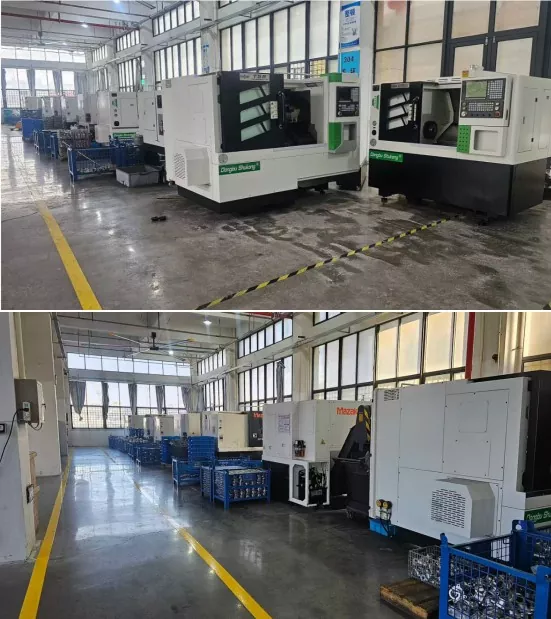

Varje enhet genomgår noggrann CNC-bearbetning, orbitalsvetsning och hydrostatisk trycktestning före leverans. Vi tillhandahåller 3.1 materialtestcertifikat (MTC) och inspektionsrapporter för ytjämnhet för att säkerställa fullständig spårbarhet.
|
Jämförelsefunktion |
Perforerad platta & Mesh Element |

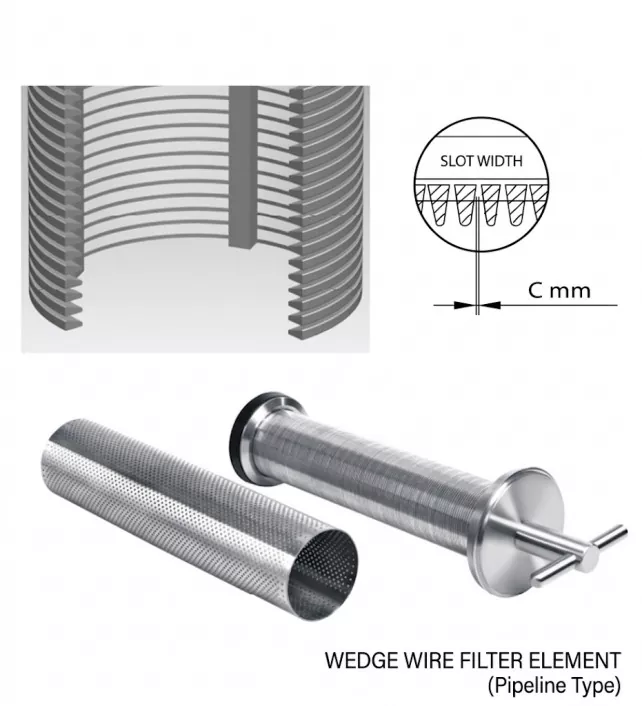

Kiltrådsskärmelement |
|
Struktur & Design |
Stansad rostfri plåt rullad och svetsad till en cylinder med cirkulära håluppsättningar. |
Precision V-formade/trapetsformade profiltrådar lindade och svetsade för att stödja ribbor, bildar kontinuerliga slitsar. |
|
Anti-Clogging & CIP Flushing |
Raka hålkanter kan fånga partiklar. Vävda nätkorsningar tenderar att samla medieskräp. |
V-Slot-profil: Design med ytter-smal/inre bred spalt skapar enpunktskontakt med partiklar, förhindrar igensättning och optimerar CIP-backspolning. |
|
Strukturell styrka och tryck |
Beroende på plåttjocklek; fint vävt nät deformeras lätt under differentialtryck om det inte stöds av en perforerad kärna. |
Kraftig, helsvetsad konstruktion tål högt differenstryck och högviskösa vätskestötar utan deformation. |
|
Öppet ytförhållande & tryckfall |
Lägre öppen yta (15% – 46%), vilket resulterar i något högre vätskemotstånd. |
Kontinuerlig spårorientering maximerar öppen yta, vilket säkerställer låga tryckfall och höga flödeshastigheter. |
Som en specialiserad tillverkare av sanitetsutrustning kombinerar vi teknisk precision med omfattande kundvård:
Anpassning: Skräddarsydda maskstorlekar (från 20 mesh upp till 400 mesh), kroppslängder och ändanslutningar.
Global logistik: Snabb leverans med säker exportförpackning.
Dedikerad support: 24/7 teknisk assistans, installationsvägledning och lagertillgänglighet för reservpackningar och skärmar.
S: En vinkelsil avleder flödet med 90 grader (idealiskt för armbågar), medan en rak sanitetssil gör att vätska kan komma in och ut längs samma raka axel, vilket bevarar linjeriktningen och minimerar flödesmotståndet.
S: Ja, vi tillhandahåller skärmalternativ för lågt tryck och anpassade ändadaptrar som är lämpliga för distributionsenheter för högflödeskylning (CDU)
Svar: För standardstorlekar (som 1,5", 2", och 3" Tri-Clamp raka silar) har vi ett stort lager och kan skickas inom 3 till 5 arbetsdagar. För anpassade anslutningsändar eller specifika nätkrav tar produktionen vanligtvis 1 till 2 veckor.
Svar: Ja, absolut. Vi erbjuder individuella ersättningsnät av rostfritt stål och perforerade stödrör. Att köpa reservdelar separat hjälper till att sänka din fabriks långsiktiga underhållskostnader utan att behöva byta ut hela silkroppen.
Vår högprecisions-CMM använder intelligent programvara för att utföra fullständiga 3D-skanningar och dimensionskontroller på komplexa ytor och snäva toleranser. Denna strikta inspektionsprocess fångar upp alla geometriska avvikelser, vilket garanterar att varje produkt uppfyller exakta standarder.
