19MPX Clamp X Schedule 10S svetsadaptrar

Industriella rörledningar och sanitära processsystem följer ofta olika dimensionsstandarder. Ett rör som verkar ha samma nominella storlek kan ha olika väggtjocklekar och inre diametrar, vilket skapar inriktningsproblem under installationen.

DINGYUE 19MPX-adaptrar löser denna missmatchning genom att kombinera en Tri-Clamp-anslutning på ena sidan med en Schedule 10S-svetsände på den andra. Den inre övergången är bearbetad för att minska plötsliga förändringar i flödesarean, vilket gör den lämplig för system där renhet, flödesstabilitet och långsiktig tillförlitlighet är viktiga.

Nyckelspecifikationer

Varför välja 19MPX?

När man bygger ett datacenter för vätskekylning eller ett sanitetsvätskesystem möter ingenjörer ofta en dold fälla: industrirör och sanitetsventiler talar inte samma språk.

Även om de båda är märkta som "2 tum" är deras faktiska inre diametrar helt olika. Om du tvingar ihop dem med en vanlig rak hylsa:

Effekten av "fartbump": En vass, taggig inre avsats bildas inuti röret.

Bakterie-/skräpfällan: Vätska kommer att smälla in i denna vägg, skapa turbulens, stillastående döda zoner och en grogrund för bakterier eller kylvätskeskräp. Ditt CIP-system (Clean-In-Place) kommer inte att kunna spola ur det.

Lösning: 19MPX:s Smooth Taper

Det är precis därför smarta ingenjörer väljer svetsadaptern 19MPX.

Istället för en skarp klippa har 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS en precisionsbearbetad avsmalnande inre lutning (intern avfasning). Den fungerar som en smidig motorvägsramp:

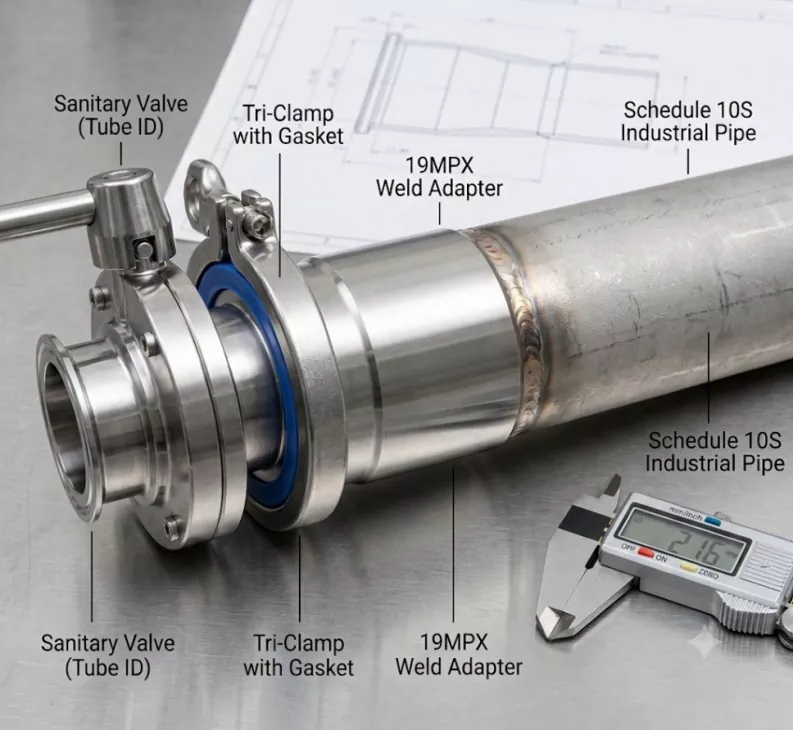

På svetsänden (höger): Den matchar perfekt den tjocka väggen och breda ID:t på ditt Schedule 10S industrirör.

På klämänden (vänster): Den avsmalnar mjukt inuti för att matcha standard sanitetsrörs-ID för dina ventiler, pumpar eller utrustning.

Resultatet: 100 % Dött-utrymme-fritt. Perfekt laminärt flöde. Fullt kompatibel med 3-A sanitära standarder.

Varför vätskekylningsindustrin förlitar sig på  19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS

Om du bygger eller levererar ett nästa generations vätskekylningsdatacenter är 14WMX och 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS inte bara komponenter – de är systemsäkerhetsåtgärder.

1) Den ultimata bron mellan högt tryck och snabbt underhåll

Installationen: Huvudkylmedelsslingor och kyldistributionsenheter (CDU) kräver kraftiga, tjockväggiga Schedule 10S rostfria rör för att hantera konstant tryck och garantera årtionden av läckagefri drift.

Utmaningen: De faktiska serverställen, grenrören och kontrollventilerna behöver Tri-Clamp (snabb-frånkoppling) anslutningar så att tekniker kan utföra snabbt underhåll eller byta utan verktyg.

Lösningen: 14WMX- och 19MPX-adaptrar har en kraftig industriell svetsände på ena sidan och en precisionsklämma på den andra, som sömlöst förbinder dessa två helt olika rörvärldar.

2). Maximera flödeseffektiviteten och sänka PUE (energiförbrukningseffektivitet)

Problemet: När du tvingar ett tjockt industrirör att möta en tunnare sanitetsventil, skapas en vass inre "klippa" eller avsats. Denna oanpassning orsakar kraftig vätsketurbulens och massiva tryckfall, vilket tvingar dina kylvätskepumpar att arbeta hårdare och slösar energi.

19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS Fördel: Med sin precisionsbearbetade inre avsmalnande lutning fungerar 19MPX som en smidig motorvägsramp. Den leder kylvätskan felfritt genom övergången, eliminerar turbulens, minimerar flödesmotståndet och håller datacentrets energieffektivitet (PUE) optimerad.

Kvalitetskontroll och ojämnhet

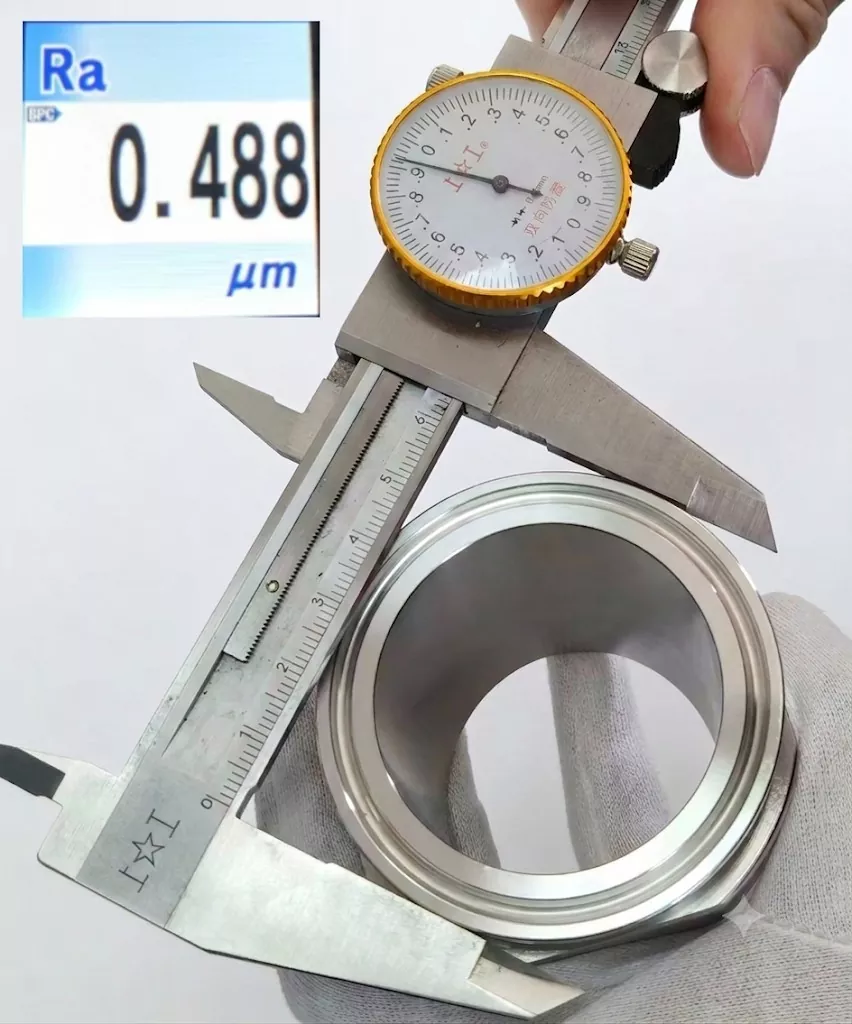

Kvalitetstillverkning kräver rigorös verifiering. När de är färdiga passerar våra produkter genom strikta QC-kontrollpunkter. Vi verifierar kritiska dimensioner – höjd, ID och OD – tillsammans med inre ytjämnhet (garanterad Ra < 0,8 µm). Endast helt överensstämmande enheter skickas. Räkna med oss ​​för precisionstillverkade delar som överträffar branschens förväntningar.

FAQ

Varför behövs en 19MPX-adapter när båda rören har samma nominella storlek?

Eftersom sanitetsslangar och Schedule 10S-rör använder olika dimensionsstandarder. Adaptern hjälper till att skapa en korrekt övergång mellan deras faktiska ytter- och innermått.

Vad är skillnaden mellan 19MPX och en standard Tri-Clamp-adapter?

En standardadapter får endast ansluta två ändar mekaniskt. 19MPX fokuserar på intern flödesövergång, vilket hjälper till att minska plötsliga diameterförändringar mellan olika rörsystem.

Can 19MPX be used in liquid cooling systems?

Ja. Den är lämplig för CDU-system och kylslingor där Schedule-rör behöver anslutas till Tri-Clamp-baserade komponenter.

Vilka material finns tillgängliga?

DINGYUE erbjuder alternativ för 304 och 316L rostfritt stål. 316L väljs vanligtvis för hög renhet och korrosionskänsliga applikationer.

Kan svetsändens dimensioner anpassas?

Ja. DINGYUE kan anpassa svetsändarnas dimensioner, klämstorlekar, ytfinish och andra specifikationer enligt projektets krav.

Vilka dokument kan tillhandahållas?

Materialcertifikat, värmenummerspårbarhet och inspektionsrapporter finns tillgängliga för projekt som kräver dokumentation.
