Många industrikomponenter levereras med standardgängade anslutningar, medan hygieniska bearbetningssystem vanligtvis byggs kring Tri-Clamp-rör. När dessa två system behöver fungera tillsammans är det ofta onödigt att byta ut befintlig utrustning.
DINGYUE 22MP kvinnliga NPT-adaptrar skapar ett direkt gränssnitt mellan Tri-Clamp-pipelines och manliga NPT-komponenter. Designen hjälper ingenjörer att integrera ventiler, instrument och extrautrustning i sanitära system samtidigt som installationen är enkel och underhållseffektiv.
|
Kategori |
Nyckelspecifikationer / alternativ |
Applikation och funktioner |
|
Produkttyp / Artikelnr. |
• 22MP (Tri-Clamp x Hane NPT-gängadapter) |
Möjliggör en läckagebeständig övergång mellan sanitära Tri-Clamp-system och gängade rör, sensorer eller extrautrustning. |
|
Materialklass |
• 316L rostfritt stål (1.4404) • 304 rostfritt stål (1.4301) |
316L: Föredraget för biopharm, vätskor med hög renhet och vätskekylningslinjer på grund av lågt kolinnehåll och högre korrosionsbeständighet. 304: Kommersiell standardkvalitet för livsmedel, drycker, mejeriprodukter och allmän bearbetning. |
|
Trådanslutning |
• NPT för män (ANSI/ASME B1.20.1) • Precisionsbearbetade koniska gängor |
Säkerställer tätt ingrepp och pålitlig tätning i kombination med gängtätningsmedel (PTFE-tejp/pasta) eller ihopkopplad med NPT-honkomponenter. |
|
Bearbetningsprofil |
• Maskinbearbetad av solid smidd stång • Finns med eller utan skiftnyckel / sexkantskropp |
Skiftnyckel/sexkropp möjliggör säker åtdragning med standardverktyg utan att skada den sanitära klämflänsens yta. |
|
Standarder och efterlevnad |
• 3-A Sanitary Standards (63-04-certifiering) • ASME BPE-kompatibel • FDA 21 CFR 177.2600 & USP Klass VI (för packningar) • Spårbarhet: Mill Test Report (MTR) med spårning av värmetal |
Fullständigt certifierad för hygienisk bearbetning, vilket garanterar överensstämmelse med materialsammansättningen och global utbytbarhet. |
Ett sanitetsrörprojekt kan innehålla komponenter från olika leverantörer och anslutningsstandarder är inte alltid konsekventa.
22MP kvinnliga NPT-adaptrar ger en övergångspunkt mellan Tri-Clamp-rör och manliga NPT-komponenter, och hjälper entreprenörer att integrera ny utrustning i befintliga system utan större rörledningsändringar.
Den extra sexkantskroppen gör det möjligt för installatörer att applicera korrekt åtdragningskraft med standardverktyg samtidigt som de skyddar klämanslutningsområdet.
Denna design är särskilt användbar vid montering av utrustning, byte och fältunderhåll där installationens effektivitet är viktig.
Jämfört med permanenta svetsade modifieringar möjliggör en klämbaserad adapter enklare utbyte och framtida systemjusteringar.
För processingenjörer innebär detta mindre stillestånd när man lägger till instrument, ändrar utrustningslayouter eller uppgraderar vätskekretsar.

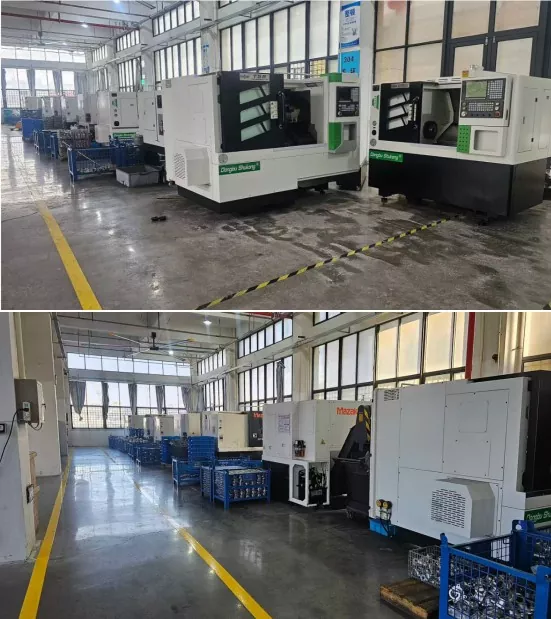

DINGYUE producerar 22MP kvinnliga NPT-adaptrar genom precisions CNC-bearbetning för att bibehålla konsekvent gängnoggrannhet och anslutningsdimensioner.
304 och 316L rostfria material kontrolleras noggrant under produktionen. För applikationer som kräver spårbarhet finns materialcertifikat och inspektionsdokumentation tillgängliga för att stödja projektkrav.
Före leverans inspekteras varje adapter för:
· Trådens noggrannhet
· Klämmått
· Ytskick
· Materialkonsistens

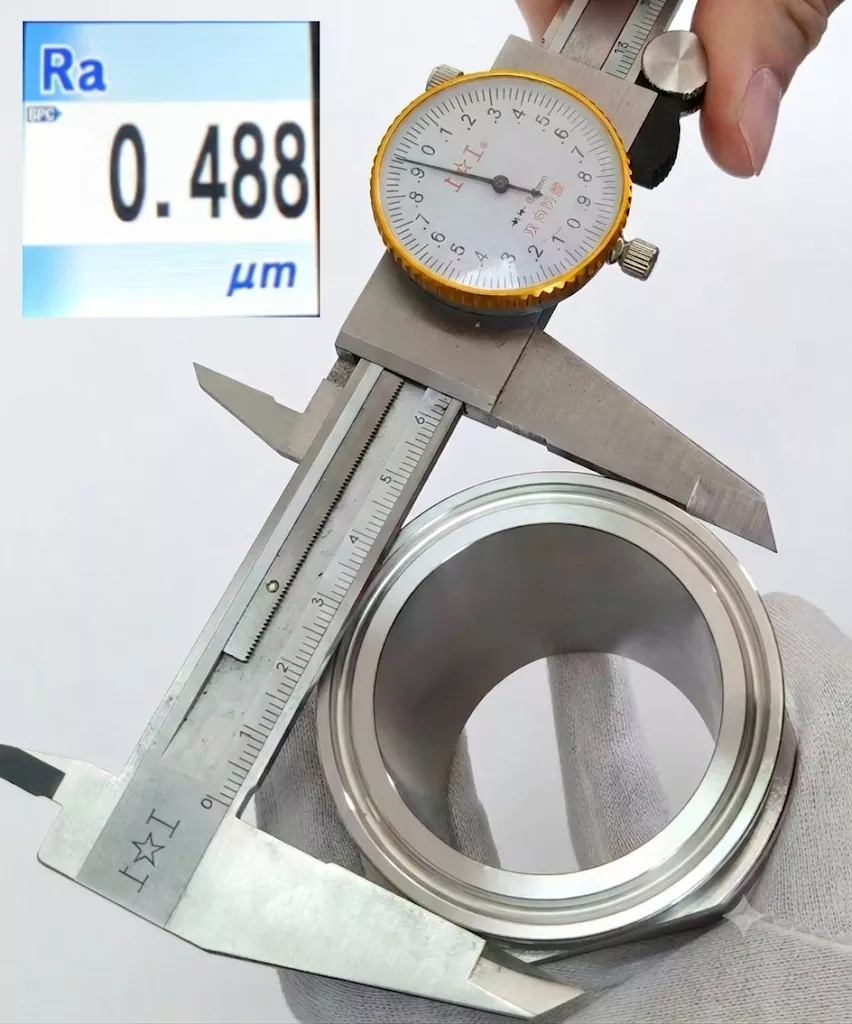

DINGYUE kontrollerar bearbetningskvalitet och ytkrav för att säkerställa stabil tätningsprestanda när den matchas med lämpliga packningar och klämmor.
Den förbinder manliga NPT-gängade komponenter med Tri-Clamp sanitära rörsystem, vilket gör att olika anslutningsstandarder kan fungera tillsammans.
Skillnaden är gänganslutningsriktningen. 21MP använder en han-NPT-gänga, medan 22MP ger en hon-NPT-gängad anslutning för att ta emot han-NPT-komponenter.
304 är lämplig för allmänna livsmedel och industriella applikationer. 316L rekommenderas för farmaceutiska, hög renhet och korrosionskänsliga miljöer.
Ja. Anpassade gängstorlekar, klämdimensioner, material och ytfinish kan produceras enligt projektets krav.
Ja. De används vanligtvis i modulära kylaggregat för att ansluta gängade utrustningskomponenter med Tri-Clamp-rörnätverk.
