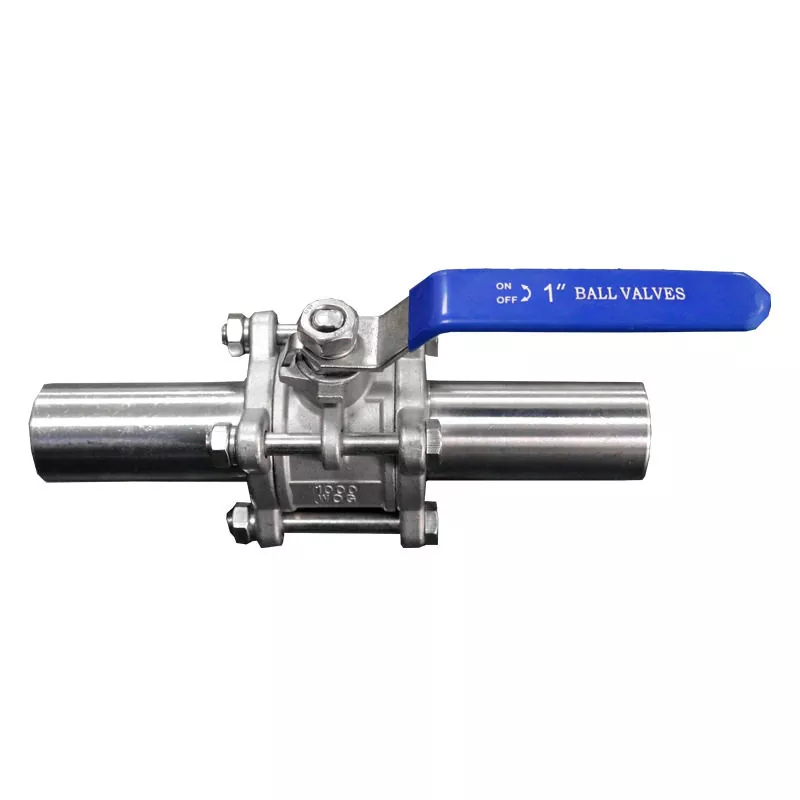

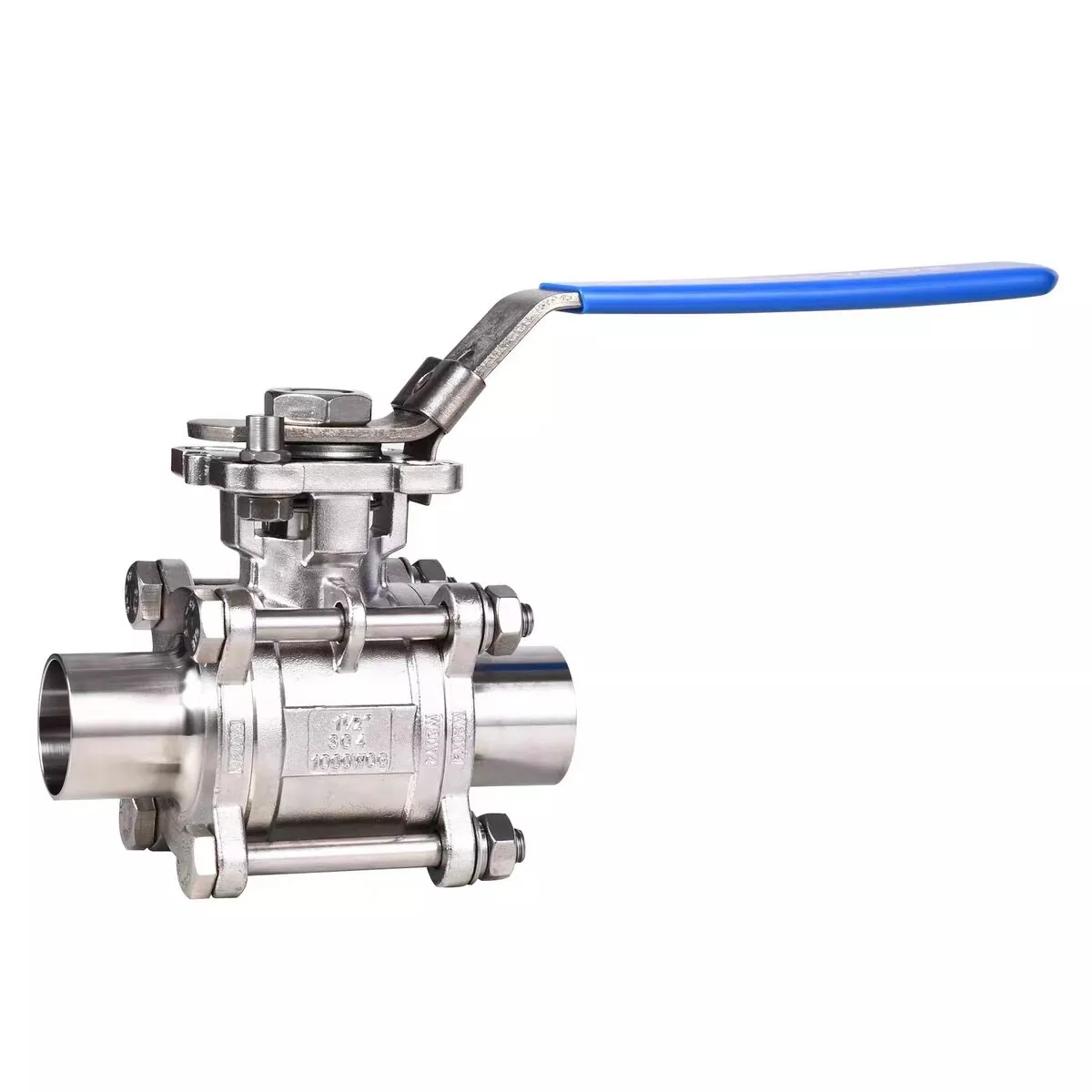

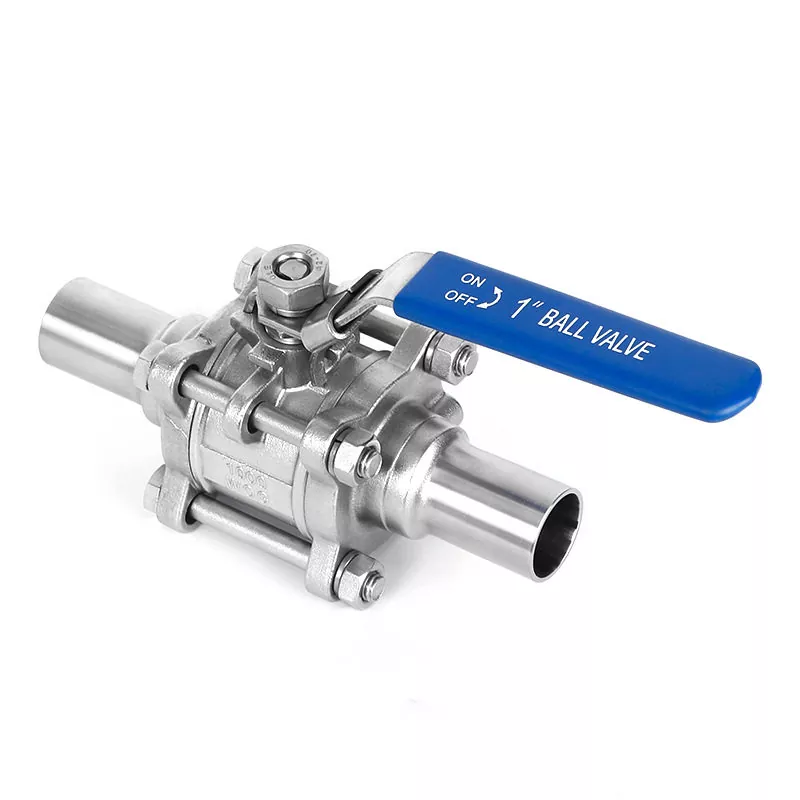

En sanitär kulventil för svetsning är en sanitär isoleringsventil som använder en borrad kula med en flödespassage som matchar det nominella rörledningshålet. Till skillnad från konstruktioner med reducerade portar, minimerar konfigurationen med fullt hål den begränsning som skapas av ventilkroppen när ventilen är helt öppen.

Den svetsade anslutningen ger en permanent anslutning mellan ventilen och processrörledningen, vilket gör denna konfiguration särskilt lämplig för sanitära system där färre mekaniska skarvar föredras.

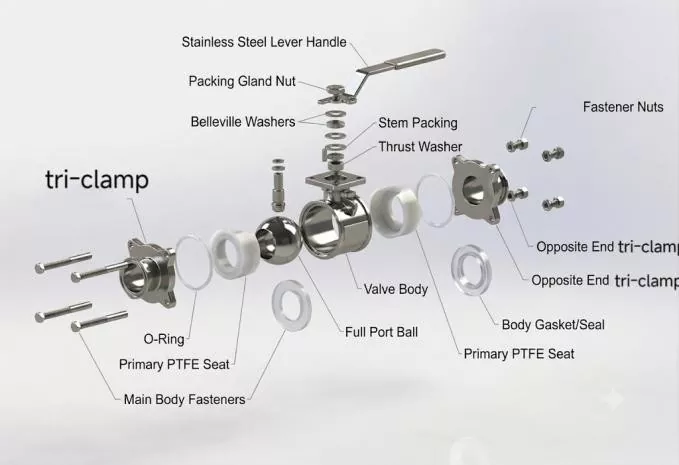

Grundkonstruktionen inkluderar:

· Ventilhus i rostfritt stål

· Helports kula i rostfritt stål

· Precisionsbearbetad ventilskaft

· PTFE eller modifierad PTFE-säte

· Stamtätningskomponenter

· Stumsvetsanslutningsändar

· Manuella, pneumatiska eller elektriska aktiveringsalternativ

Denna kombination gör att ventilen skiljer sig från en konventionell gängad kulventil: fokus ligger inte bara på att öppna och stänga ledningen, utan på att upprätthålla en kontinuerlig, rengöringsbar och låg restriktionsprocessflödesväg.

Teknisk parametermatris

1. Ventilhuset och Full-Port Design

Kroppen är smidd av ASTM A351 CF3M (316L) rostfritt stål. Smide eliminerar den mikroskopiska porositeten som finns i gjutstål, vilket förhindrar att farliga medier läcker in i metallstrukturen. Helhålsgeometrin innebär att när ventilen är i helt öppet läge kan ett piggingverktyg passera genom rörledningen smidigt för mekaniska rengöringscykler.

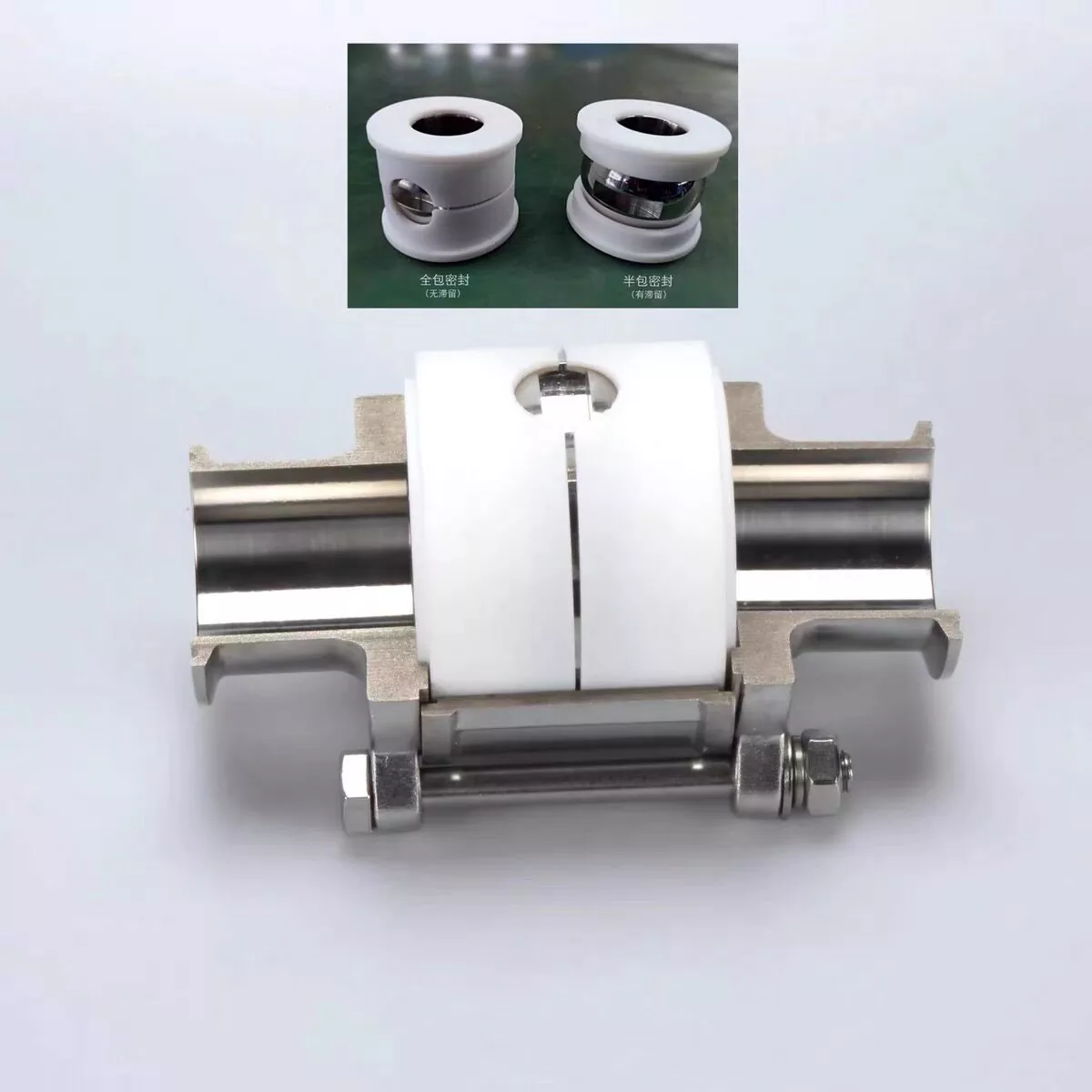

2. Avancerade hålrumsfyllningssystem

Standardkulventiler lämnar ett avsiktligt mellanrum mellan kulan och ventilhuset. När vätskor passerar genom, fångas små mängder av produkten i dessa döda utrymmen, vilket leder till bakterietillväxt och batchkontamination. Vår helsvetsade sanitära kulventil använder skräddarsydda, precisionsgjutna hålrumsfyllnadssäten. Dessa säten fyller helt tomrummet runt bollen och lämnar ingenstans för kvarvarande vätskor att gömma sig.

3. Precisionssvetsade ändar

Stumsvetsändarna är bearbetade till exakta toleranser som motsvarar globala rörledningsstandarder (ASME BPE Series AM, DIN 11860 Range 2). De utökade svetstapparna säkerställer att värmegenerering under orbital TIG-svetsning inte förvränger eller smälter de interna PTFE-tätningarna, vilket säkerställer en sömlös passform för automatiska svetsriggar.

[Vår avancerade ventil: Fylld hålighet -> Linjär spolbana -> Noll döda zoner]

Aktiveringsalternativ

Den svetsade sanitära kulventilen kan levereras för manuell drift eller integreras i ett automatiserat processkontrollsystem.

För automatiserade installationer bör ställdonet väljas enligt erforderligt vridmoment, arbetsfrekvens, styrsignal och felläge snarare än att bara matcha ställdonet till den nominella ventilstorleken.

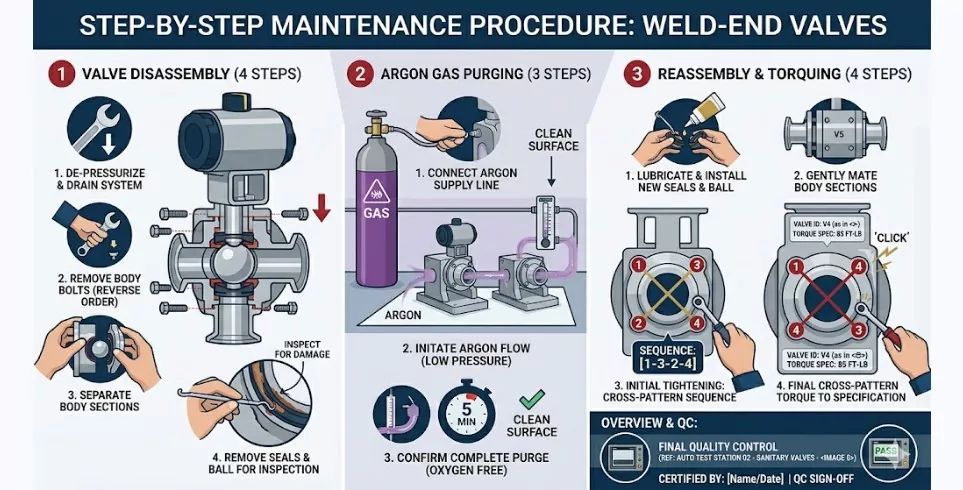

Implementering, installation och försiktighetsåtgärder

Korrekt installation bevarar de mekaniska fördelarna med dina ventiler med hög renhet. Följ dessa tekniska riktlinjer för att säkerställa en felfri systemdriftsättning:

Förberedelser före svetsning: Innan du startar automatisk eller manuell TIG-svetsning måste den svetsade sanitära kulventilen med full hål demonteras helt för att förhindra att ljusbågens höga värme förvränger eller bränner de interna PTFE-sätena och spindeltätningarna. Endast de två ändlocken ska fästas och svetsas fast på rörledningen.

Varför välja DingYue?

Flexibla fraktalternativ

Vi hanterar olika fraktvikter och volymkrav dagligen. Till exempel innehöll en nyligen genomförd medelstor beställning i mitten av 2026 en nettovikt på 890 kg packad i kompakta fraktkartonger. För att maximera säkerheten under internationella flyg- och havstransporter pallades lasten med standardvärmebehandlade backar, vilket ger den totala bruttovikten till 930 KG och säkerställer enkel hantering med standardgaffeltruckar.

Oavsett om du behöver mindre än containerlast (LCL), full containerlast (FCL) eller akut flygfrakt via stora internationella kurirer (DHL, FedEx, UPS), hanterar vårt dedikerade logistikteam all exportdokumentation, tullklareringspapper och fraktspårning för att säkerställa en smidig leverans till din anläggning.

FAQ

Vad är en helsvets sanitär kulventil?

Det är en sanitär kulventil med full-port flödespassage och stumsvetsändar designade för permanent installation i hygieniska eller högrena rörsystem.

Vad är fördelen med en kulventil med full öppning?

En konstruktion med full hål gör att den interna kulpassagen matchar rörledningens hål när den är helt öppen, vilket hjälper till att minimera flödesbegränsningar jämfört med konstruktioner med reducerad port.

Varför välja en svetsad anslutning istället för en Tri-Clamp-anslutning?

Svetsade anslutningar är lämpliga för permanenta processrör där färre löstagbara skarvar föredras. Tri-Clamp-anslutningar är bekvämare när frekvent demontering och underhåll krävs.

Är ventilen lämplig för CIP-system?

Den kan användas i tillämpliga CIP-system, förutsatt att ventilstorlek, sätesmaterial, temperatur, tryck och rengöringskemi är förenliga med de faktiska processförhållandena.

Kan ventilen användas i biofarmaceutiska system?

Ja. Tillämpliga 316L-konfigurationer, sanitära ytfinishar och svetsade anslutningar kan specificeras för biofarmaceutiska vätskesystem enligt projektkrav.

Finns 316L tillgängligt?

Ja. 316L rostfritt stål är tillgängligt, med 304 rostfritt stål som erbjuds för tillämpliga konfigurationer.

Vilka sitsmaterial finns tillgängliga?

Tillgängliga alternativ inkluderar PTFE, TFM 1600 och hålrumsfylld PTFE. Det lämpliga valet beror på medium och driftsförhållanden.

Kan denna sanitära kulventil automatiseras?

Ja. Manuella, pneumatiska och elektriska aktiveringsalternativ finns tillgängliga. Pneumatiska konfigurationer kan levereras som normalt stängda, normalt öppna eller dubbelverkande.

Kan DingYue tillhandahålla materialcertifikat?

För tillämpliga beställningar kan DingYue tillhandahålla materialtestrapporter och spårbarhet för värmenummer för att stödja materialverifiering och projektdokumentation.
